빠른 세부 사항

● 최대 연삭 가공물 길이: 2000mm

● 연삭 가능한 외경 범위: Ф 30-Ф 500mm

● 하중을 견딜 수 있는 공작물의 최대 중량: 2000kg

● 중심 높이: 270mm

● 연삭 휠 직경: Ф750 x 75 x Ф305mm

● 연삭 휠의 선형 속도: 0-50m/s

● 공작기계 총 출력: 30kW

기술설명

SP1350 원통형 연삭기는 여러 신뢰할 수 있는 부품으로 구성되어 있으며, 일본 FANUC, 독일 SIEMENS, 중국 Guangzhou CNC 등 다양한 제조사의 CNC 시스템을 선택하여 구성할 수 있습니다. CNC 축은 연삭 휠의 이송과 작업대의 이동 및 이송을 독립적으로 제어합니다. CNC 축의 연동을 통해 공작물을 한 번에 설치하여 롤링 밀 외측 원의 자동 순환 연삭을 완료할 수 있습니다.

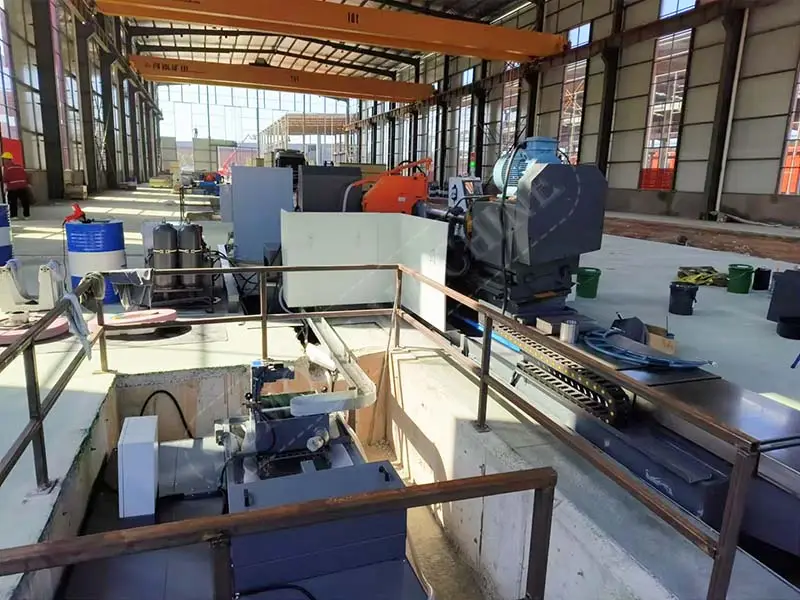

SP1350 2

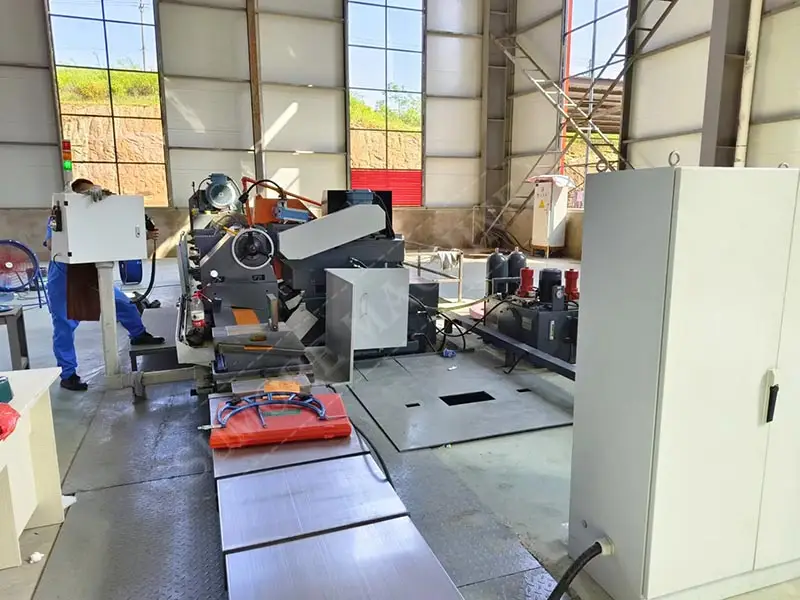

SP1350 3

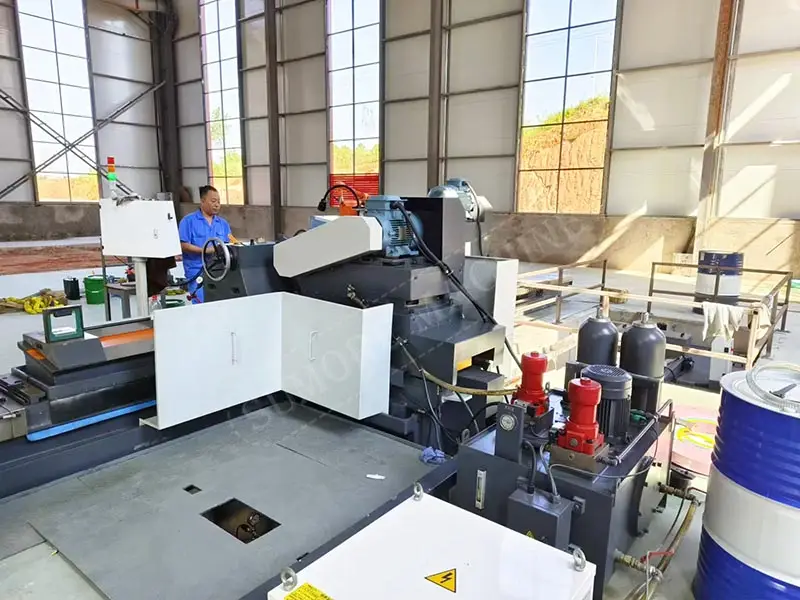

SP1350 1

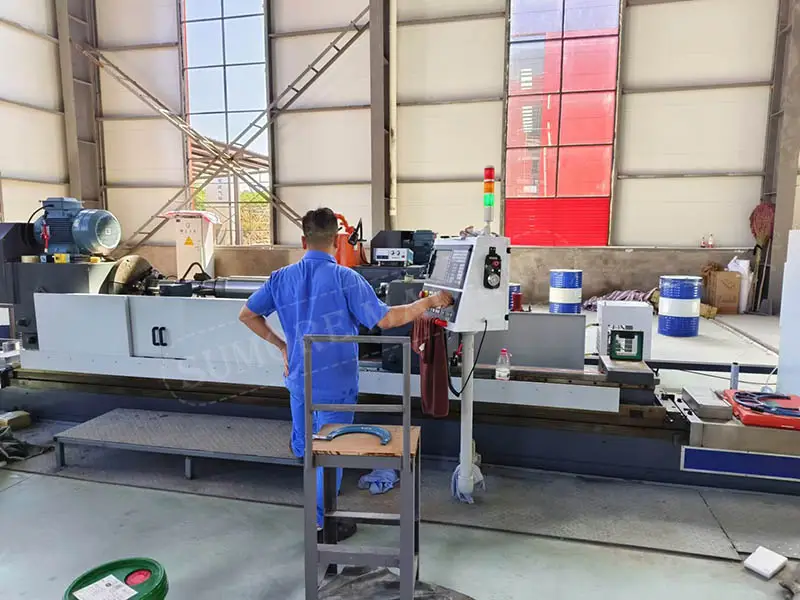

SP1350 4

어플리케이션

자동 연삭 휠 공급 장치를 갖추고 있어 거친 연삭, 정밀 연삭 및 스파크 없는 연삭이 가능하며, 아크 및 원뿔형 표면을 가진 샤프트 롤러도 연삭할 수 있습니다. 연삭 휠의 자동 드레싱 및 보정 기능과 자동 순환 작동을 통한 안전 연동 자체 보호 기능도 갖추고 있습니다.

기술 사양

최대 연삭 공작물 길이	2000mm	3000mm	4000mm
연삭 외경 범위	직경 30~500mm	직경 30~500mm	직경 30~500mm
하중을 견딜 수 있는 공작물의 최대 중량	2000kg	3000kg	3000kg
중심 높이	270mm	270mm	270mm
연삭 휠 직경	Ф750 x 75 x Ф305mm	Ф750 x 75 x Ф305mm	Ф750 x 75 x Ф305mm
연삭 휠 선속도	0-50m / s	0-50m / s	0-50m / s
공작기계의 총 출력	30KW	32.5KW	32.5KW
기계 중량	9500kg	12500kg	15500kg
공작기계 외부 치수	8000 * 2000 * 1800 mm	9500 * 2000 * 1800 mm	11000 * 2000 * 1800 mm
진원도	≤0.0015mm	0.0015mm	0.0015mm
종단면 내 직경의 일관성	≤0.002mm / 1000mm	0.002mm / 1000mm	0.002mm / 1000mm
표면 거칠기	Ra≤0.15 μm	Ra≤0.15 μm	Ra≤0.15 μm
