● 침대 위 최대 스윙 직경: 350mm
● 크로스 슬라이드 최대 회전 반경: 185mm
● 중심 간 거리: 250mm
● X축 이동 거리: 350mm
● Z축 이동 거리: 300mm
● 스핀들 내경: 56mm
● 최대 스핀들 속도: 4000 rpm
● 전체 주철로 제작된 기계 베드는 선반의 강성을 향상시킵니다.
● GSK/KND/LNC/Syntech/FANUC/SIEMENS 사의 고품질 서보 구동 시스템 탑재 산업용 컨트롤러

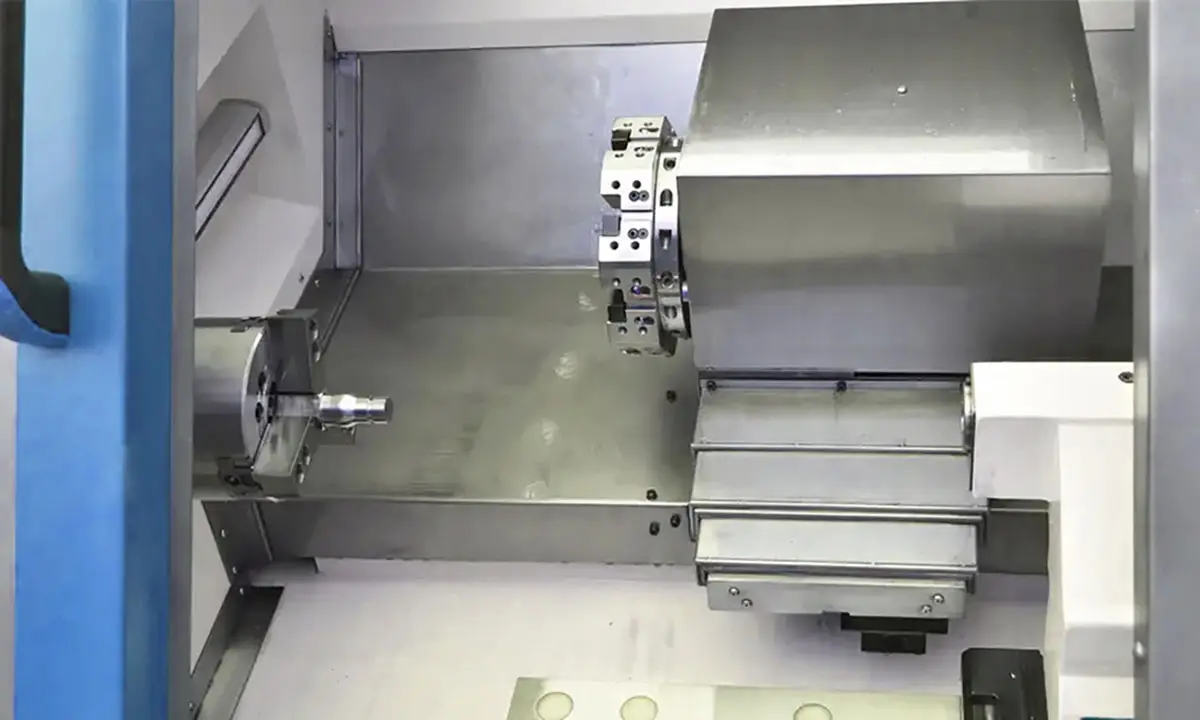

● 서보/파워 터렛, 다양한 공구 설정을 위한 6개 스테이션
● 유명 브랜드의 고품질 베어링을 장착한 고속/고강성/고정밀 스핀들
● X축과 Z축은 대만산 가이드웨이와 스크류를 사용하여 안정적인 정밀도와 긴 수명을 보장합니다.
● 유명 브랜드의 고품질 전기 부품은 전기 시스템의 안정적인 작동을 보장합니다.
이러한 종류의 기계는 자동차 및 모터 부품, 의약품, 마이크로 축, 전자 부품, 공압 공구 등에서 복잡한 형상과 높은 정밀도 및 대량 생산이 요구되는 샤프트 부품 가공에 가장 적합합니다.
| 모델 | STC32 | STC36 | STC40 |
| 침대 위로 Max.swing | 350mm | 350mm | 350mm |
| 중심 간 거리 | 250mm | 360mm | 400mm |
| 크로스 슬라이드 위의 최대 스윙 | 185 | 130 | 180 |
| 레일 폭 | 284mm | 284mm | 284mm |

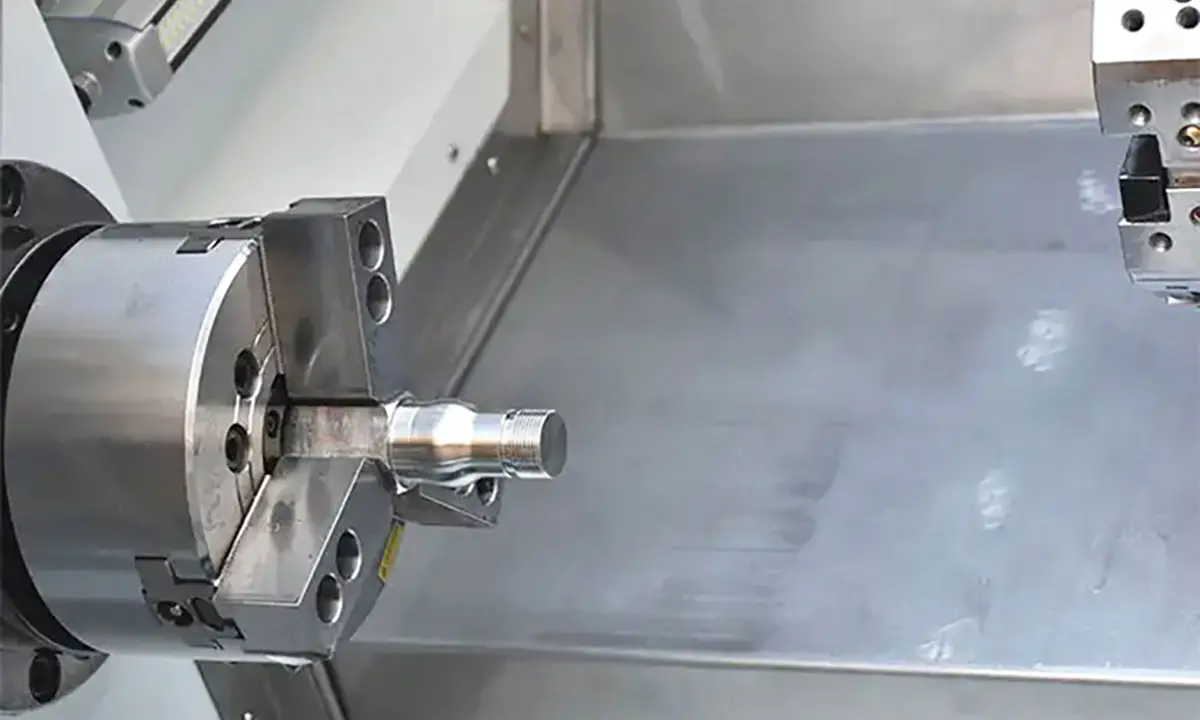

| 척 직경 | 160mm | 160mm | 200mm |
| 스핀들 보어 | 56mm | Ø56mm | 61mm |
| 스핀들 코 | A2 - 5 | A2 - 5 | A2 - 6 |
| 최대 스핀들 속도 | 4000rpm | 4000rpm | 4000rpm |
| Z 축 이동 | 300mm | 400mm | 400mm |
| X 축 이동 | 350mm | 470mm | 470mm |
| X/Z 고속 이동 | 15 / 15m / 분 | 15 / 15m / 분 | 15 / 15m / 분 |
| X/Z 가이드웨이 및 스크류 | Taiwan | Taiwan | Taiwan |
| 역의 수 | 6인조 갱단 유형 | 6인조 갱단 유형 | 6인조 갱단 유형 |
| 도구 크기 | 20x20mm | 20x20mm | 20x20mm |
| 스핀들 모터 | 4kw | 5.5kw | 7.5kw |
| 냉각수 펌프 전원 | 120w | 120w | 120w |
| 전체 차원 | 2600x1300x1700mm | 2650x1600x1750mm | 2650x1600x1750mm |
| 포장 크기 | 2800x1700x2050mm | 2860x1800x2050mm | 2860x1800x2050mm |
| NWIG.W. | 1500 / 1700kg | 2000 / 2200kg | 2200 / 2400kg |
