주요 특징

● CNC 수직 선반, CNC 시스템은 지멘스 828DD 시스템을 사용하며, 수직 공구대가 있고, 최대 가공 직경은 1600mm, 테이블 직경은 1400mm, 최대 가공 높이는 1000mm입니다.

● 변속 장치는 4단 무단 변속기로, 편리하고 감도가 좋으며 신뢰성이 높습니다.

● 시스템에 사용되는 모든 기어는 회전 정밀도가 높고 소음이 적은 40Cr 연삭 기어를 사용합니다.

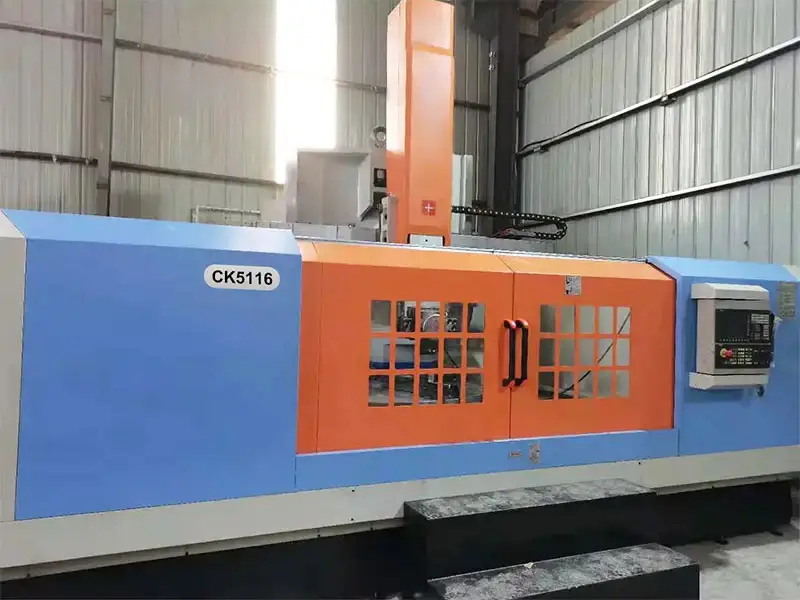

SP5116CNC 1

SP5116CNC 12

SP5116CNC 13

SP5116CNC 14

SP5116CNC 8

어플리케이션

CNC 수직 선반은 고속강 공구 및 초경 절삭 공구를 사용하여 비철금속, 흑색 금속 및 비금속 재료를 가공하는 데 적합합니다. 이 기계에서는 평면의 내외측 원통면 선삭, 각종 갈고리 모양 가공, 내외측 원추형 가공, 나사 가공, 홈 가공 및 절삭 등의 작업을 수행할 수 있습니다.

기술 사양

기술 사양	SP5116CNC	단위
수직 공구대의 최대 절삭 직경	1600	mm
작업대 직경	1400	mm
최대 처리 높이	1000	mm
공작물의 최대 중량	5	t
작업대 회전 속도 범위	5-160	R / 분
작업대 회전 속도	4단계 속도 조절	단계
작업대 최대 토크	25	Kn / m
공구대 이송 높이	다양한 속도	단계
수직 공구대의 최대 절삭력	25	KN
숫양	915	mm
	800	mm
빔 스트로크	850	mm
공구 기둥의 빠른 이동 속도	2000	mm / 분
빔 리프팅 속도	580	mm / 분
툴바 섹션 크기(길이×너비)	30 × 40	mm
메인 모터 파워	30	kW
시스템 구성	지멘스 828D 시스템
CNC 축	XZ 2축 링크
위치 정확도	0.03	mm
Repeatability	0.015	mm
가공 치수 정확도	IT7
기계 무게(대략)	13	t
