H형 유압 프레스와 4주식 유압 프레스 비교

유압 프레스를 알아보기 시작하면 H형 유압 프레스와 4주식 유압 프레스라는 두 가지 인기 모델이 떠오를 수 있습니다. 유압 프레스 언뜻 보기에는 둘 다 금속 부품을 성형, 압착 또는 가공할 때 높은 힘을 가하는 데 사용되므로 비슷해 보일 수 있습니다. 그러나 구조는 실제 작업 성능에 큰 영향을 미칩니다. 작업 종류에 따라 선호하는 장비가 다른 작업장에 있을 수 있습니다. 간단한 구조의 장비는 단순한 작업만 하는 소규모 수리점에 더 적합할 수 있는 반면, 반복적인 정밀 작업을 해야 하는 생산 라인에는 더 높은 안정성이 요구될 수 있습니다. 각 설계의 특징을 이해하면 잘못된 장비를 구매하는 것을 방지할 수 있습니다.

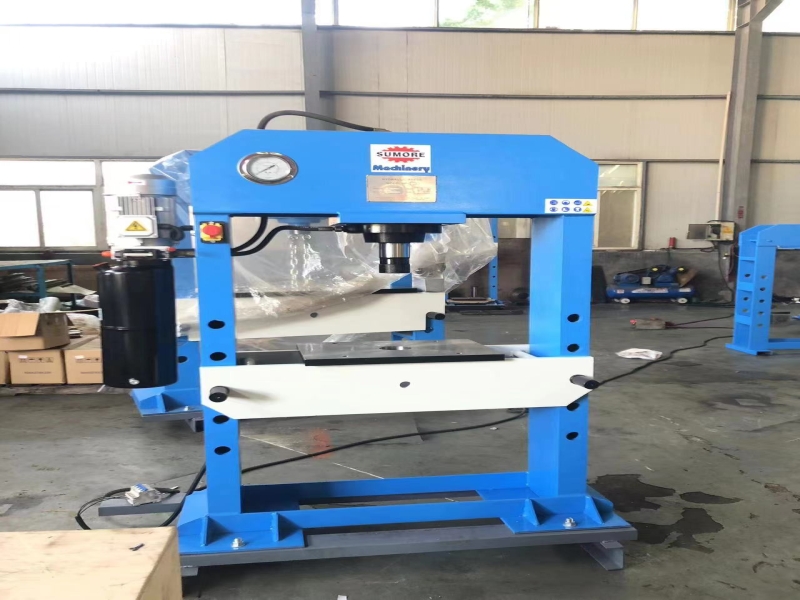

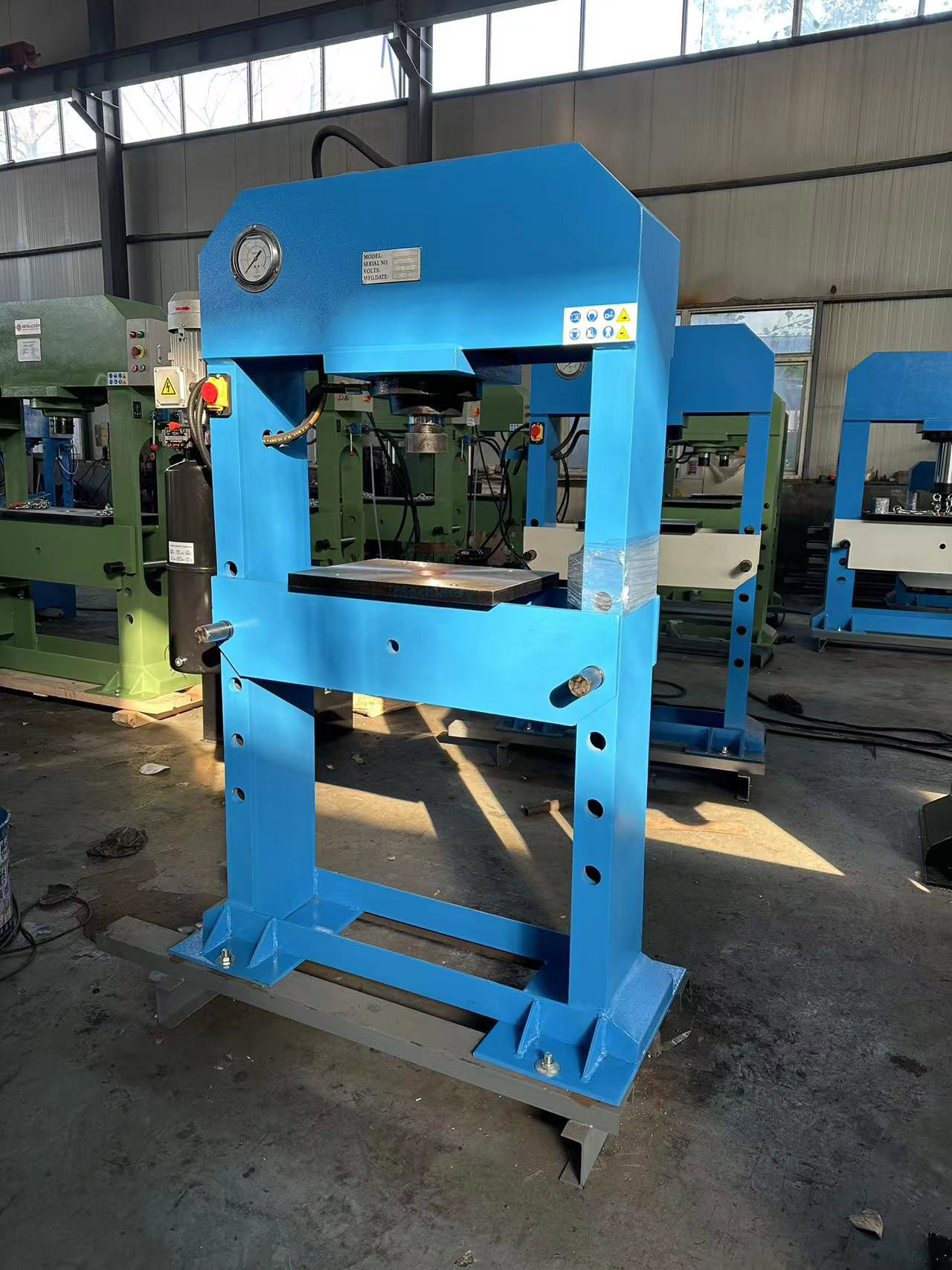

H형 유압 프레스의 정의

H형 유압 프레스는 정면에서 봤을 때 문자 "H"와 유사한 견고한 프레임을 가진 기계입니다. 측면, 상하단에 기둥이 있고 가로대가 있습니다. 유압 실린더는 일반적으로 상단에 위치하여 하부 테이블의 공작물을 아래로 누릅니다. 이 설계의 핵심 개념은 강도와 ​​안정성입니다. 견고한 프레임은 무거운 프레스 작업을 수행할 때 휘어짐이나 변형에 강합니다. 금속판 벤딩, 샤프트 교정, 베어링 압착 및 탈착, 금속 성형과 같이 지속적인 힘이 필요한 작업에 유용합니다. H형 구조는 단순하여 많은 중소 규모 작업장에서 채택되고 있습니다. 복잡한 기계에 비해 설치 및 작동이 간편합니다. 예를 들어, 정비소에서 트럭 부품의 꽉 조여진 베어링을 제거해야 할 경우, 작업자는 부품을 하부 테이블에 놓고 램 아래에 정렬한 다음 제어된 압력으로 부품을 위로 눌러 베어링을 분리할 수 있습니다. 이 설계의 또 다른 장점은 유연성입니다. H형 기계는 측면이 개방되어 있어 부품을 어느 방향으로든 적재하거나 조정할 수 있습니다. 다목적 기계 H형 프레스는 길거나 특이한 모양의 부품을 가공할 때 유리할 수 있습니다. 긴 부품은 밀폐형 프레임에 넣을 수 없기 때문입니다. 하지만 이 설계에도 한계가 있습니다. 개방형 프레임 구조로 인해 밀폐형 프레임 기계에 비해 장기간에 걸쳐 매우 높은 정밀도의 정렬을 유지하기가 어렵습니다. 이러한 이유로 H형 프레스는 초정밀 제조 라인보다는 일반 작업장에서 더 많이 사용될 가능성이 높습니다. 이 기계는 고속 및 완전 자동화 작동보다는 강도와 편의성이 중요한 기계 유지 보수, 수리 작업 또는 소규모 제작 작업과 같은 다양한 실용적인 작업장에서 유용하게 사용됩니다.

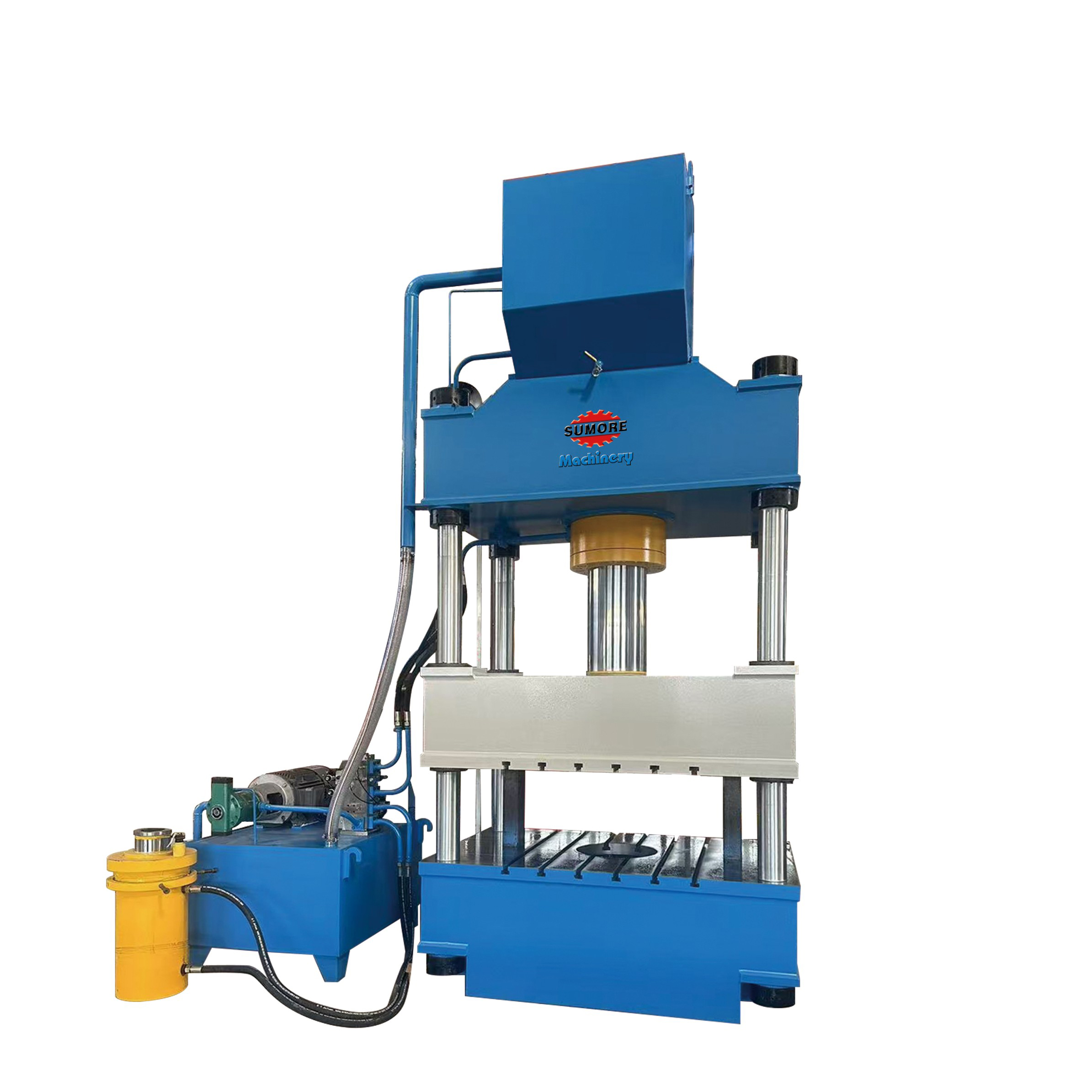

4주식 유압 프레스의 정의

프레임의 네 모서리에 각각 기둥이 세워져 있는 유압 프레스를 4주식 유압 프레스라고 합니다. 이 기둥들은 프레스 작업 중 상부 및 하부 빔의 움직임을 제어하여 정밀도를 높여줍니다. 유압 실린더는 상단에 위치하여 작업대 위의 재료를 램으로 누릅니다. 이러한 설계 방식은 주로 균형과 정밀도를 위한 것입니다. 하중이 네 개의 기둥에 고르게 분산되므로 높은 힘이나 반복적인 작업을 수행할 때에도 압력이 일정하게 유지됩니다. 따라서 균일한 형상, 스탬핑 또는 성형 부품이 필요한 생산 라인에서 자주 사용됩니다. 4주식 프레스는 가전제품, 자동차 부품 및 정밀 성형용 금속 부품 생산을 위해 실제 공장에서 흔히 사용됩니다. 예를 들어, 동일한 금속 브래킷을 대량 생산해야 하는 경우, 모든 프레스 사이클이 동일하므로 생산된 부품 간의 편차를 최소화할 수 있습니다. 또 다른 실용적인 장점은 부드러운 움직임입니다. 가이드가 있는 기둥 덕분에 측면 흔들림이 최소화되어 램이 항상 직선으로 내려갑니다. 이렇게 하면 공작물이나 기계에 불균등하게 가해지는 응력을 방지할 수 있습니다. 이러한 유형은 개방형 접근성이나 빠른 수동 조정이 더 중요한 단순 프레임과 달리, 더 높은 정확도와 반복성을 위해 자주 선택됩니다.

두 종류의 유압 프레스 간의 구조적 차이점

두 프레스의 가장 중요하고 첫 번째 차이점은 프레임 구조입니다. H형 유압 프레스는 두 개의 측면 기둥과 견고한 상하 빔으로 구성된 개방형 프레임을 가지고 있습니다. 이러한 개방형 구조는 작업 공간을 넓혀주어 크거나 불규칙한 모양의 부품을 적재하고 조정하는 작업을 용이하게 합니다. 특히 수리 작업이나 소규모 작업장에서 제품 측면에 빠르게 접근해야 할 때 작업자가 선호하는 방식입니다. 반면 4주식 유압 프레스는 네 모서리에 위치한 네 개의 기둥을 유압으로 구동합니다. 이 기둥들은 이동판을 안내하여 직선으로 상하 이동하도록 합니다. 전체적인 구조는 더욱 밀폐되고 균형 잡힌 형태를 띠고 있습니다. 네 개의 기둥에 힘이 고르게 분산되기 때문에 고압 작업이나 장시간 생산에도 안정적인 성능을 발휘합니다. 실제 작업 현장에서 사용해 보면 이러한 차이점은 즉시 드러납니다. 예를 들어 자동차 수리점에서 다양한 베어링을 프레스해야 하는 경우, H형 프레스는 H형 프레스에 비해 설정 시간을 최소화하면서 다양한 부품을 프레스할 수 있는 충분한 유연성을 제공합니다. 하지만 수백 개의 동일한 금속 부품을 생산하는 공장에서는 4주식 프레스가 모든 부품을 정확하게 정렬하여 어느 부품도 비틀리거나 각도가 어긋나지 않도록 합니다. 구조적인 측면에서 강성 또한 매우 중요합니다. 4주식 프레스는 특히 무거운 하중을 장시간 반복적으로 사용하는 경우와 같이 정기적으로 사용할 때 정렬 안정성이 뛰어납니다. H형 프레스도 견고하지만, 개방된 측면으로 장시간 고하중 작업을 할 경우 다소 휘어질 수 있습니다. 공간 또한 중요한 요소입니다. H형 프레스는 일반적으로 바닥 공간을 적게 차지하며 소규모 작업장에 더 적합합니다. 4주식 프레스는 보통 크기가 더 크고 생산 라인에 고정되어 사용됩니다. 두 설계 모두 각각의 유용한 용도가 있지만, 그 구조가 활용도를 결정합니다.

H형 및 4주식 유압 프레스의 일반적인 적용 분야

유연성과 빠른 설치가 중요한 경우 H형 유압 프레스가 흔히 사용됩니다. 버스, 소규모 정비소, 자동차 정비소 및 정비소에서 일상적인 작업에 자주 사용됩니다. 예를 들어, 자동차 허브에서 마모된 베어링을 빼내거나, 강철 부품을 구부리거나, 휘어진 금속 막대를 곧게 펴는 데 사용됩니다. 프레임 측면이 개방되어 있어 작업자가 크거나 불규칙한 모양의 부품을 쉽게 넣을 수 있습니다. 또한 요소가 지속적으로 변경되고 반복성보다 속도가 중요한 단일 작업에도 적합합니다. H형 프레스는 금속 가공 공장에서도 금속판을 구부리거나 기계 부품을 조립하는 데 사용됩니다. 작업자는 공작물을 쉽게 넣고 빼내고 힘을 가한 후 긴 준비 시간 없이 다음 작업으로 넘어갈 수 있습니다. 따라서 소량에서 중량 생산에 적합합니다. 4주식 유압 프레스는 일관성이 최우선 목표인 공장 환경에서 더 자주 사용됩니다. 자동차 부품, 전기 부품, 주방 가전 제품 외장재, 정밀 금속 스탬핑과 같은 대량 생산에 일반적으로 적용됩니다. 공장에서는 4주식 프레스를 사용하여 동일한 금속 브래킷을 수백 개씩 생산하는데, 이는 각 제품 간의 편차를 최소화하기 위한 것입니다. 이 프레스는 딥 드로잉, 고무 또는 플라스틱 부품 제작, 정밀 성형과 같이 사소한 정렬 불량조차 제품 품질에 영향을 미칠 수 있는 공정에도 사용됩니다. 4개의 기둥은 가이드에 의해 움직이며, 반복적인 프레스 사이클 동안 안정성을 유지합니다. 실제 생산 라인에서는 이러한 종류의 프레스가 휴식 없이 장시간 가동되는 경우가 많습니다. 작업자는 한 번 기계를 동일한 프레스 동작과 동일한 힘으로 설정해 놓으면, 기계는 이를 반복해서 수행합니다. 이는 수동 조정을 최소화하고 일관된 생산량을 보장하는 데 도움이 됩니다. 장단점을 요약하자면, H형 프레스는 유연성과 수작업이 요구되는 환경에 더 적합한 반면, 4주식 프레스는 대량 생산이 필요하고 생산 공정 전반에 걸쳐 정확도가 일관되게 유지되어야 하는 환경에 더 적합합니다.

유압 프레스 두 종류 모두에 대한 구매 가이드

유압 프레스를 구매할 때 사람들이 가장 먼저 고려해야 할 사항은 매일 어떤 작업을 하는지입니다. 이를 통해 불필요한 장비에 돈을 낭비하거나 작업량을 감당하지 못하는 기계를 구입하는 것을 방지할 수 있습니다. 수리 작업, 금속 가공 또는 작업장에서의 소규모 작업에는 일반적으로 H형 프레스가 더 적합합니다. H형 프레스는 불규칙하거나 단일 부품 작업에 유연하게 사용할 수 있으며, 측면 개방형 구조로 재료를 쉽게 넣고 조정할 수 있습니다. 베어링을 쉽게 빼내거나, 부품을 교정하거나, 긴 준비 시간 없이 간단한 수리를 할 수 있기 때문에 많은 자동차 정비소에서 사용됩니다. 또한 공간을 적게 차지하므로 소규모 작업장에서 중요한 장점입니다. 4주식 프레스는 대량 생산이나 반복 제조 작업에 더 적합합니다. 반복적인 프레스 작업을 위해 설계되었으며, 모든 제품이 동일해야 합니다. 4주식 구조는 플레이트 전체에 균일한 압력을 유지하여 인쇄된 모양을 유지하는 데 도움이 됩니다. 이는 금속 제품 스탬핑, 부품 성형 또는 동일한 제품을 연속적으로 생산하는 데 매우 유용합니다. 두 가지 유형의 프레스 중 하나를 선택하는 데 영향을 미치는 또 다른 중요한 요소는 예산입니다. H형 프레스는 일반적으로 가격이 저렴하고 유지보수가 용이합니다. 4주식 프레스는 일반적으로 가격이 더 높지만, 매일 정밀도와 균일성이 중요한 작업에 유리합니다. 구매 전 고려해야 할 또 다른 중요한 요소는 공간입니다. H형 프레스는 모서리 공간에도 설치 가능하고 이동이 간편하며, 크기가 작습니다. 4주식 프레스는 무게가 더 나가기 때문에 일반적으로 한 곳에 고정되어 사용됩니다. 다양한 작업에 유연하게 대응해야 하는지, 아니면 동일한 작업을 반복적으로 수행할 때 일관성이 중요한지 생각해 보는 것이 좋습니다. 이러한 질문에 대한 답을 찾으면 적합한 프레스를 쉽게 선택할 수 있습니다.
