● 최대 시추공 직경: 50mm
● 주축 최대 이송 저항: 1600
● 최대 스핀들 토크: 350N·m
● 주 모터 출력: 3kW
● 스핀들 속도: 31.5-1400(12등급)rpm

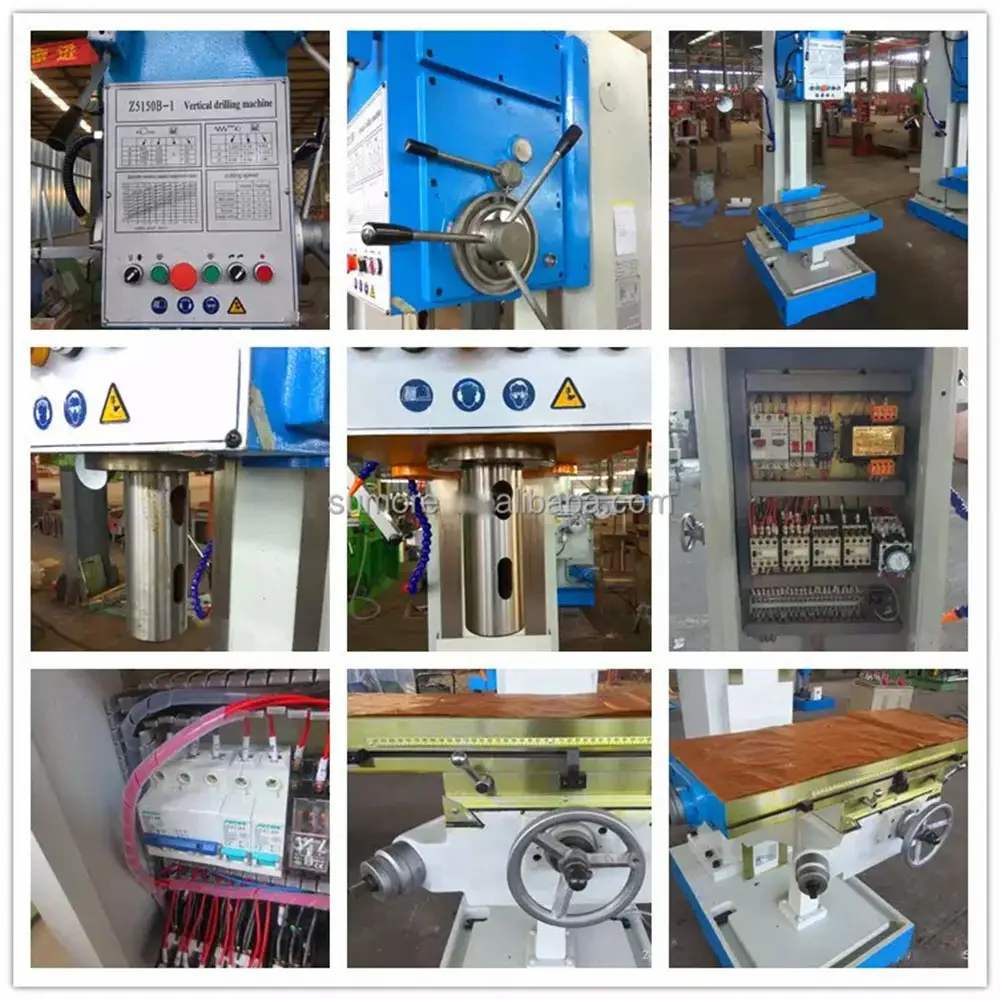

● 이 수직 드릴링 머신은 범용 공작기계입니다. 드릴링, 리밍, 보링, 카운터싱크 탭핑 작업에 적합합니다. 자동 역이송 스핀들 탭핑 및 미세 이송 기능으로 막힌 구멍이나 깊은 구멍 작업이 매우 편리합니다. 기계 제조, 작업장 생산, 건설 가공 등 다양한 분야에서 널리 사용됩니다.
● 이 제품은 고효율, 우수한 강성, 고정밀도, 저소음, 넓은 속도 범위, 고속 작동, 세련된 외관, 편리한 유지 보수 등의 장점을 가지고 있습니다.
| 모델 | 단위 | Z5140B | Z5150B | SP5163B | Z5180B |
| 최대 시추공 직경 | mm | 40 | 50 | 63 | 80 |
| 주축의 최대 이송 저항 N | 1600 | 1600 | 3000 | 30000 | |
| 최대 스핀들 토크 | Nm | 350 | 350 | 800 | 800 |
| 메인 모터 파워 | kw | 3 | 3 | 5.5 | 5.5 |
| 주 원뿔 구멍의 원뿔형 | 아니 | 4 | 5 | 5 | 6 |
| 스핀들 속도 | ( rpm ) | 31.5-1400(12학년) | 31.5-1400(12학년) | 40-570(9학년) | 40-570(9학년) |
| 스핀들 회전당 이송량 | mm / rev | 0.056-1.80(9학년) | 0.056-1.80(9학년) | 0.11-0.78(6학년) | 0.11-0.78(6학년) |
| 스핀들 스트로크 | mm | 250 | 250 | 250 | 250 |
| 스핀들 박스 스트로크 | mm | 200 | 200 | 250 | 250 |
| 스핀들 중심선에서 기둥까지의 거리(mm) | mm | 335 | 335 | 375 | 375 |
| 작업대 종방향 및 횡방향 이동 | mm | / | / | / | / |
| 작업대 수직 이동 거리(mm) | mm | 300 | 300 | 300 | 300 |
| 스핀들 끝면에서 작업대까지의 최대 거리 | mm | 750 | 750 | 850 | 850 |
| 표 크기 | mm | 480*560 | 480*560 | 650*550 | 650*550 |
| 공작기계 무게 | 1250 | 1300 | 2500 | 2500 | |
| 외곽 치수 | mm | 1050 * 710 * 2540 | 1050 * 710 * 2540 | 1300 * 840 * 2580 | 1197 * 980 * 2797 |
