Name: CNC 선반 센터 TCK50Ax500mm 수평 CNC 선반 SUMORE
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.8 (18 reviews)

빠른 세부 사항

● 베드에서의 최대 회전 직경: 560mm

● 횡방향 슬라이드 플레이트의 최대 슬립 직경: 260mm

● 최대 가공 길이: 500mm

● 최대 가공 직경(디스크): 400mm

● 주축의 최대 회전 속도: 3000 rpm

제품소개

이 TCK 시리즈 공작기계는 회사의 인기 수출 제품으로, 콤팩트한 구조, 아름다운 외관, 큰 스핀들 토크, 높은 강성, 안정적이고 신뢰할 수 있는 성능, 탁월한 정밀도 유지력을 자랑합니다.

TCK50Ax500 기계의 주요 특징

● 30° 전체 경사 베드 본체 구조를 채택하고 고정밀 예압 대만산 직선형 롤링 가이드 레일을 장착했습니다. 이 공작기계는 높은 위치 정밀도와 원활한 이물질 배출 기능을 갖추고 있어 고속 및 고정밀 가공에 적합합니다.

● 고정밀 스핀들 베어링 그룹과 정밀 조립 및 동적 균형 테스트를 채택하여 높은 스핀들 정밀도, 저소음 및 강력한 강성을 보장합니다.

● 나이프 타워 방식을 채택하여 나이프 교체 속도가 빠르고 위치 정확도가 높습니다.

● X, Z 방향 이송을 위해 서보 모터는 큰 토크와 낮은 관성을 가진 탄성 커플링을 통해 전선에 직접 연결되어 위치 정밀도와 반복 위치 정밀도를 보장합니다. 5. 고급 중앙 집중식 자동 윤활 장치를 채택하여 정기적이고 정량적인 자동 간헐 윤활을 통해 안정적이고 신뢰할 수 있는 작동을 보장합니다.

● 이 제품은 국산 유압 디스크를 사용합니다.

● 유압식 꼬리 좌석은 잠금 장치와 유압 피스톤 상단 가공 부품을 수동으로 조정하여 가공합니다.

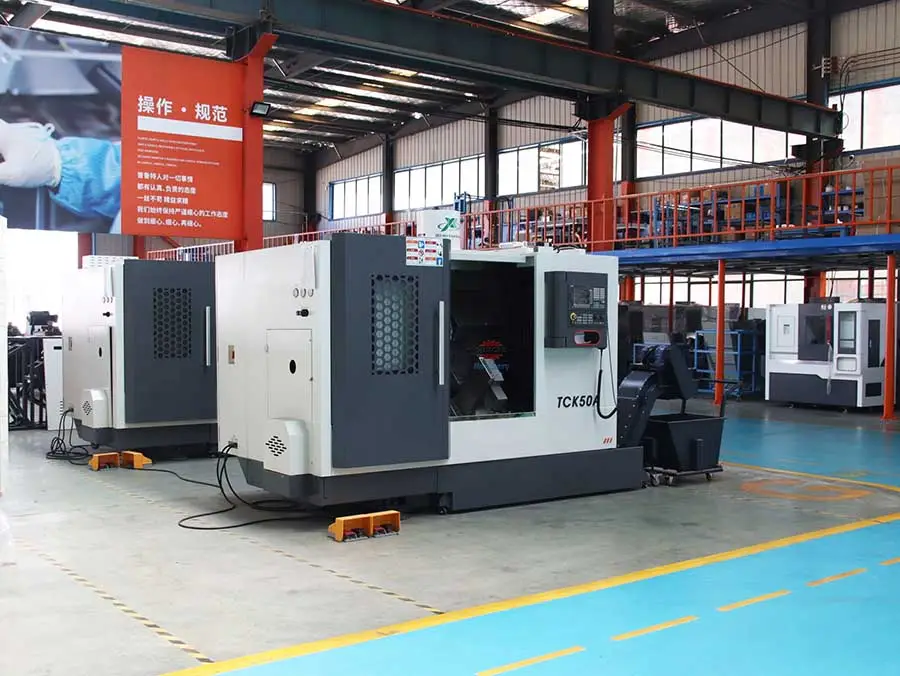

tck50a 6

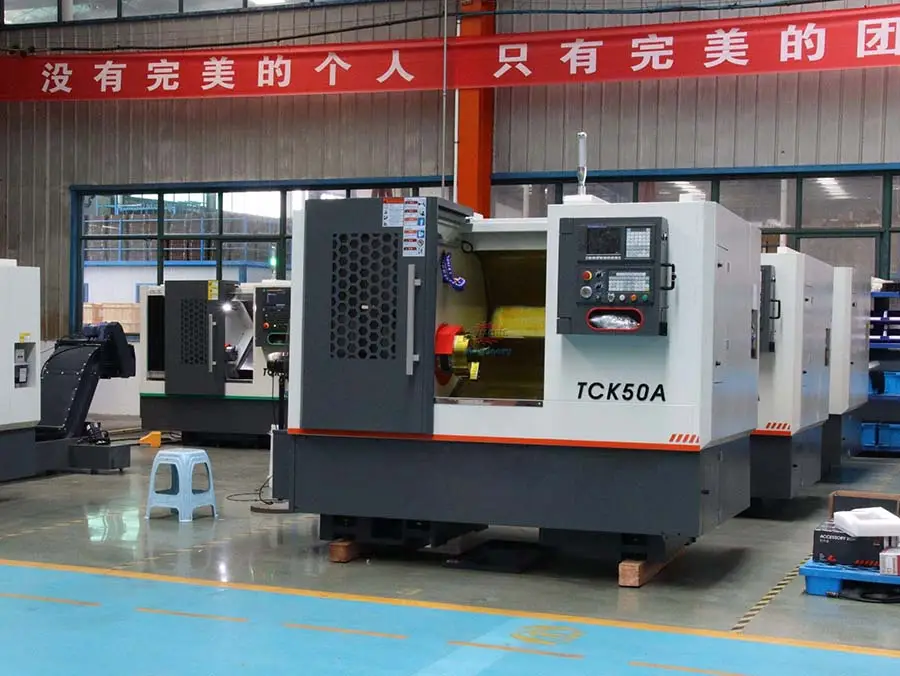

tck50a 4

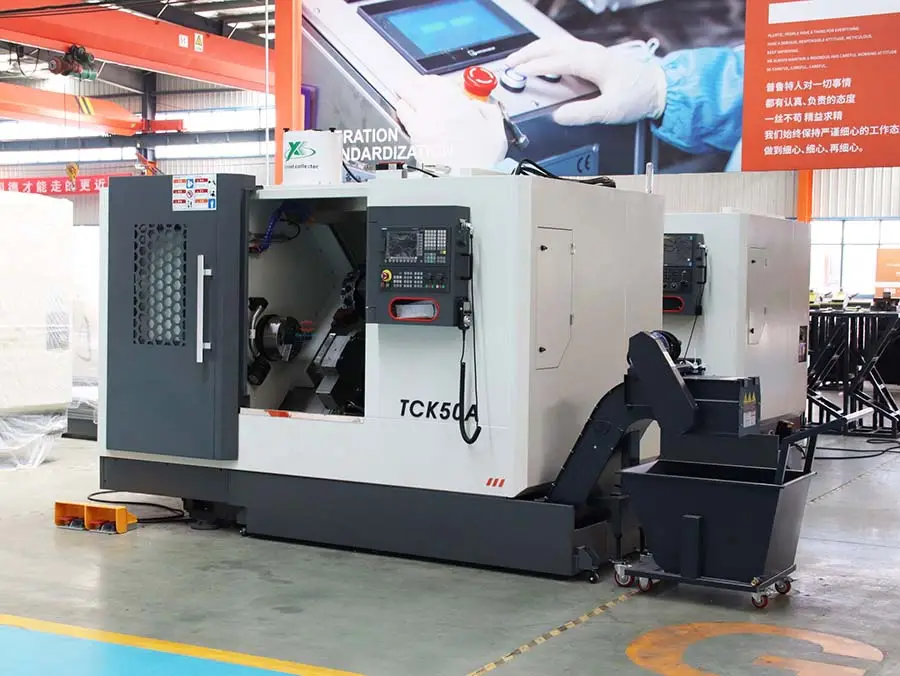

tck50a 7

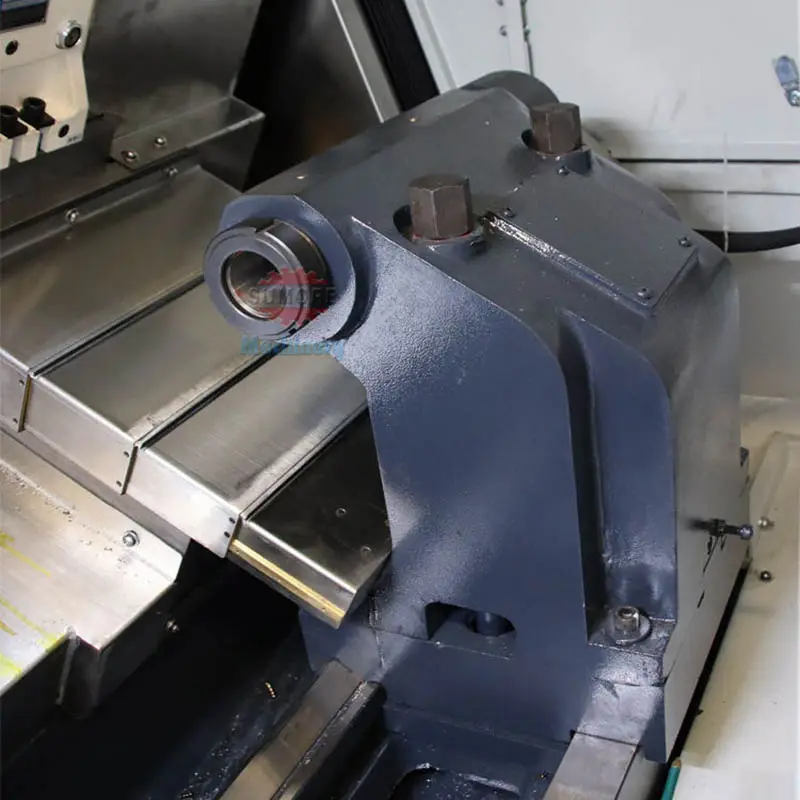

tck50a 5

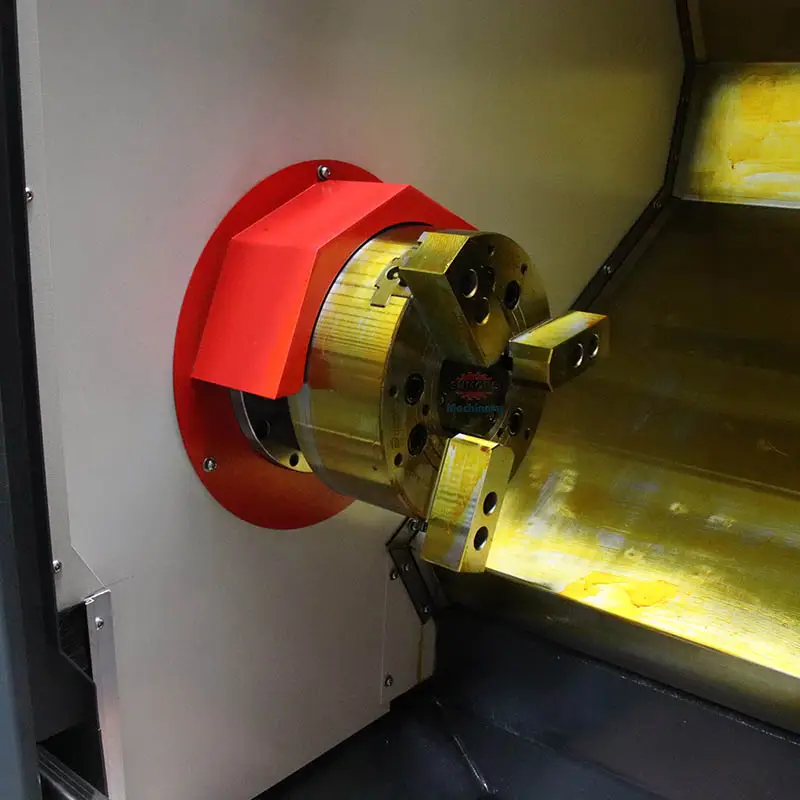

TCK50Ax500 5

기술 사양

공작기계 모델	단위	TCK50Ax500	TCK50Ax800	TCK50Ax1500
베드 상 최대 회전 직경	mm	560	560	560
횡방향 슬라이드 플레이트의 최대 슬립 직경	mm	260	260	260
최대 가공 길이	mm	500	800	1500
최대 가공 직경(디스크)	mm	400	440	440
표준 카드 플레이트 사양	인치	10Inch	10 인치	10 인치
최대 X축 여정	mm	240	260	260
Z축 최대 이동 거리	mm	540	900	900
주축의 최대 속도	RPM	3000rpm	3000rpm	3000rpm
스핀들 가변 속도 시리즈		무단변속기	무단변속기	무단변속기
메인 샤프트 끝단 코드		A2 - 6	A2 - 8	A2 - 8
스핀들이 구멍을 통과합니다	mm	66	86	86
구멍을 통과하는 튜브	mm	55	75	75
빠른 이동 속도	m/min	X:18 Z:18	X:18 Z:18	X:18 Z:18
속도를 조절하세요	mm / 분	1-15000	1-15000	1-15000
모터 방향으로의 X/Z 토크	NM	10/10 (X 방향 잠금 포함)	10/10 (X 방향 잠금 포함)	10/10 (홀딩 잠금 기능이 있는 X 방향)
스핀들 모터의 동력	KW	11	15	15
라이잉 나이프 타워 역		8	8	8
칼 본체의 크기	mm	2525 '	2525 '	2525 '
최대 보링 직경	mm	40	40	40
슬리브 직경	mm	70	90	90
슬리브 스트로크	mm	80	80	80
꼬리 좌석 슬리브 콘 홀		이끼 5 #	이끼 5 #	이끼 5 #
최대 트렁크 이동	mm	450	750	750
총 전력 공급 용량	KVA	18	18	18
탱크 용량 줄이기	L	100	90	90
전체 치수 (LxWxH)	mm	2600 * 1850 * 2000	3250 * 1860 * 2000	3950 * 1860 * 2000
기계의 무게	KG	3000	4000	5500
