빠른 세부 사항

● 압력: 55톤

● 최대 절단 두께: 16mm

● 판재 강도: ≤450N/mm2

● 절삭 각도: 7°

● 1회 절단 크기: 16X250mm, 8X400mm

● 램 스트로크: 80mm

● 스트로크 횟수: 분당 8회

● 목 깊이: 300mm

● 펀칭 두께: 16mm

● 최대 천공 직경: 25mm

● 주 모터 출력: 4kW

Video

기술설명

당사의 모든 Q35Y 시리즈 다기능 유압식 철근공은 유럽 표준에 따른 높은 품질과 안전 보호 기능을 갖추고 있으며 CE 인증을 획득했습니다. 영국에 최대 규모의 기술 지원팀이 있으며, 모든 시리즈의 유압식 금속 가공 기계에 대한 풍부한 경험을 보유하고 있습니다.

저희 기계의 가장 큰 강점은 뛰어난 품질입니다. 동시에 저희 기계는 더욱 사용자 친화적으로 설계되었습니다. 수년간의 생산 및 테스트를 통해 자체 아이디어를 개선해 왔습니다. 작동 및 가동 과정에서 저희 기계를 사용해 보시면 그 차이를 느끼실 수 있을 것입니다.

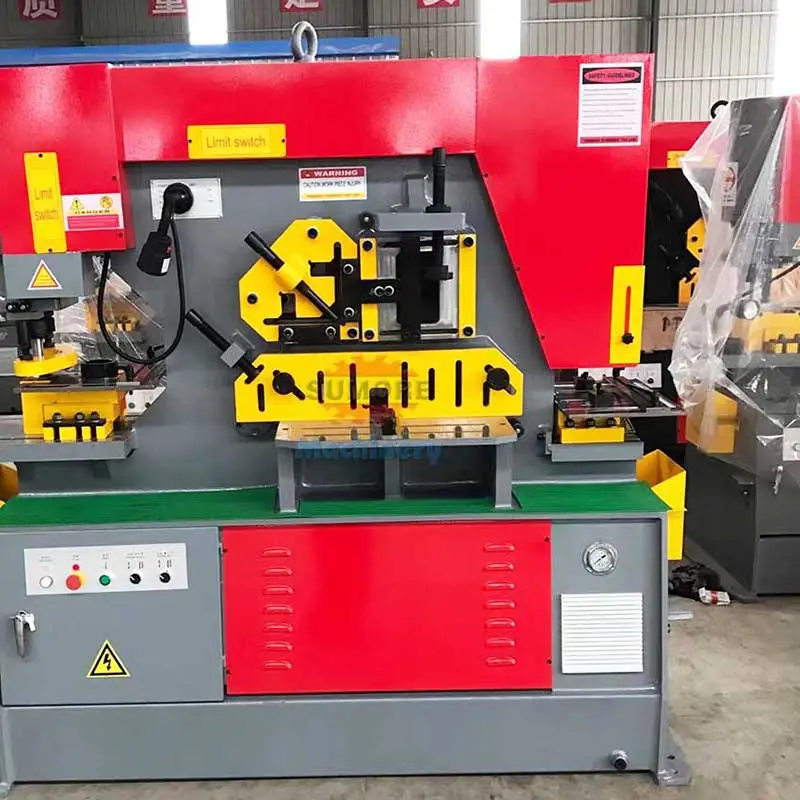

SP35Y-16 1

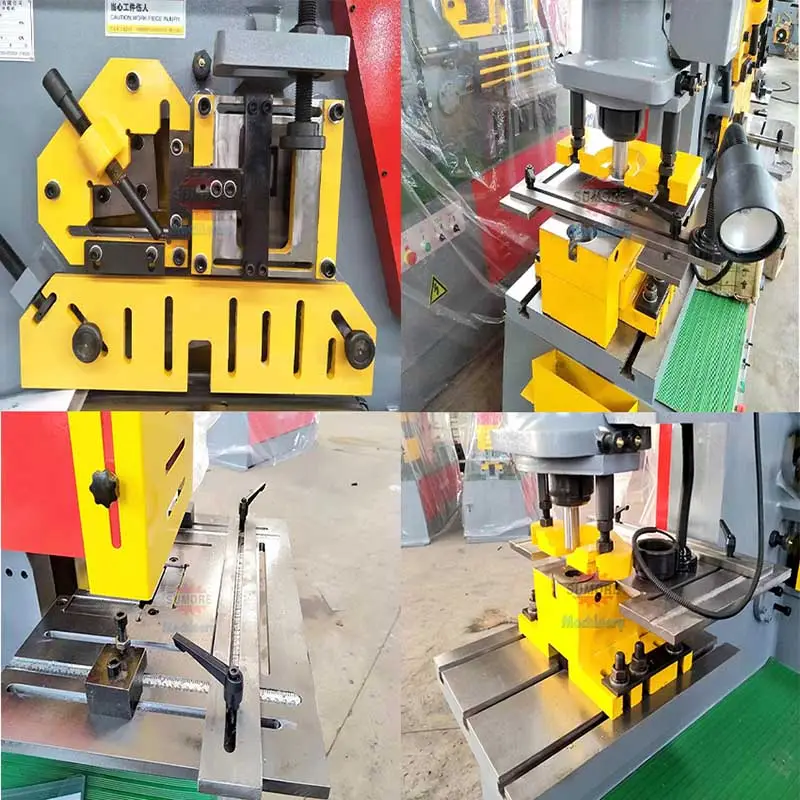

SP35Y 10

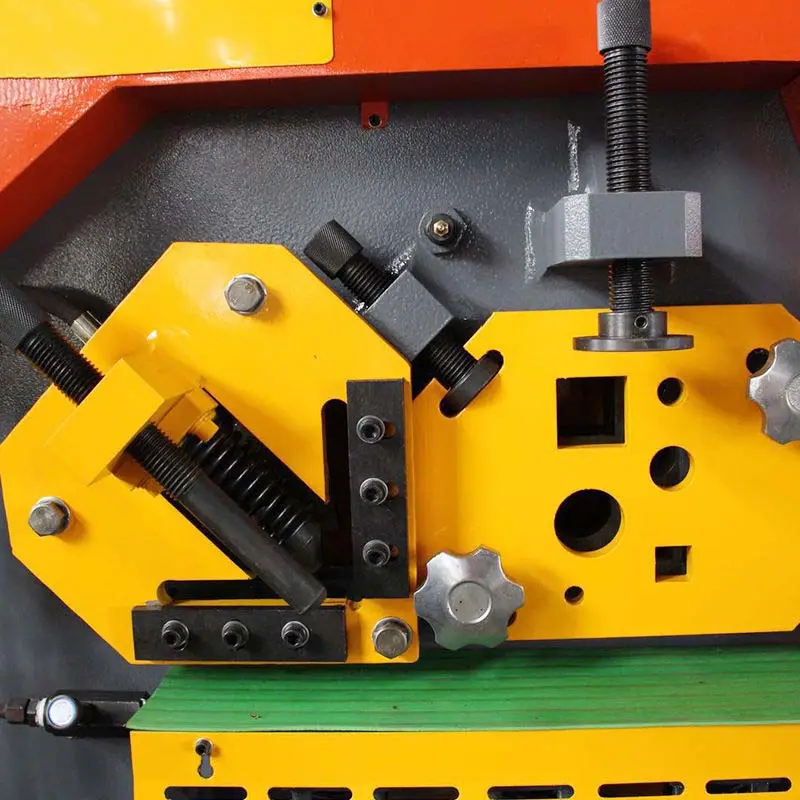

SP35Y-16 2

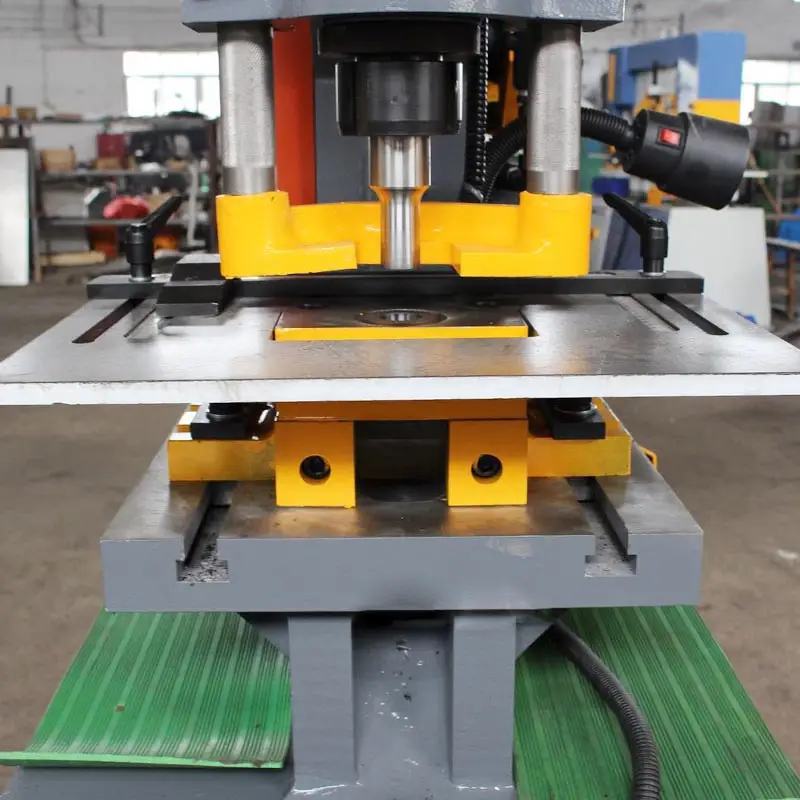

SP35Y-16

어플리케이션

Q35Y 시리즈 다기능 유압식 철공기는 판재, 사각강, 원형강, 채널강, 앵글강, I형강 및 기타 다양한 종류의 강재를 펀칭 및 절단하는 복합 기능을 갖추고 있습니다. 또한 500mm 미만의 판재는 벤딩 작업도 가능합니다. 모든 구성 요소와 기계의 성능, 안전성, 유지 보수 측면에서 높은 기준을 충족합니다. 모든 금속판 솔루션 제조업체에 이상적인 장비입니다.

기술 사양

모델		SP35Y-16	SP35Y-20	SP35Y-25	SP35Y-30	SP35Y-40	SP35Y-50
압력	톤	55	75	110	140	200	250
최대 절단 두께	mm	16	20	25	30	35	40
플레이트 강도	N / mm2	≤ 450	≤ 450	≤ 450	≤ 450	≤ 450	≤ 450
절단 각도	°	7 °	8 °	8 °	8 °	8 °	8 °
한 번의 스트로크로 절단하는 크기	mm	16X250	20X330	25X330	30X355	35*400	40*400
		8X400	10X480	16X600	20X600	25*700	30*750
램 스트로크	mm	80	80	80	80	100	100
스트로크 수	/ 분	8	8	6	6	8-24	8-24
목구멍 깊이	mm	300	355	400	600	600	600
펀칭 두께	mm	16	20	25	26	35	35
최대 펀칭 직경	mm	25	30	35	38	40	45
주 발동기의 힘	kw	4	5.5	7.5	11	15	18.5
전체 치수	L-mm	1640	1860	2355	2680	2800	3000
전체 치수	W-mm	730	800	960	1040	1160	1440
전체 치수	흠	1770	1900	2090	2300	2400	2450
기계 중량	KG	1600	2000	4800	6800	9200	12800

강철 카테고리	라운드 바	스퀘어 바	동일한 각도	아이아이언	채널 강철
/	/	/	90° 전단	/	/
Q35Y-16	45	40 × 40	125 125 × × 12	126 74 × × 5	126 53 × × 5.5
Q35Y-20	50	50 × 50	140 140 × × 12	160 86 × × 6	160 60 × × 6.5
Q35Y-25	60	50 × 50	160 160 × × 14	200 102 × × 9	200 75 × × 9
Q35Y-30	65	55 × 55	180 180 × × 16	280 124 × × 10.5	280 86 × × 11.5
Q35Y-40	75	60 × 60	200 200 × × 16	320 134 × × 13.5	320 92 × × 12
Q35Y-50	80	65 × 65	200 200 × × 20	360 140 × × 14	360 100 × × 13
