주요 특징

1. 무게중심 구동이라는 설계 개념에 따라 이중 균형 카운터웨이트를 장착했습니다. 또한 램의 중심이 축의 중심에 위치하고 램 가이드웨이의 하중이 균등하게 분산되도록 설계했습니다. 이러한 설계는 램이 상하로 움직일 때 램 가이드웨이의 휨 현상을 방지하여 Z축이 높은 안정성과 정밀도로 작동할 수 있도록 합니다.

2. 스핀들 유닛과 모터 캐비닛용 오일 칠러 및 사이클 냉각 장치가 장착되어 있습니다.

3. 열교환기가 장착된 전기 캐비닛은 작동 중 효율적으로 열을 흡수할 수 있습니다.

4. 윤활 스테이션은 자동 테스트 및 경보 기능을 갖춘 CNC 시스템으로 제어됩니다.

GMC1400 5

GMC1400 6

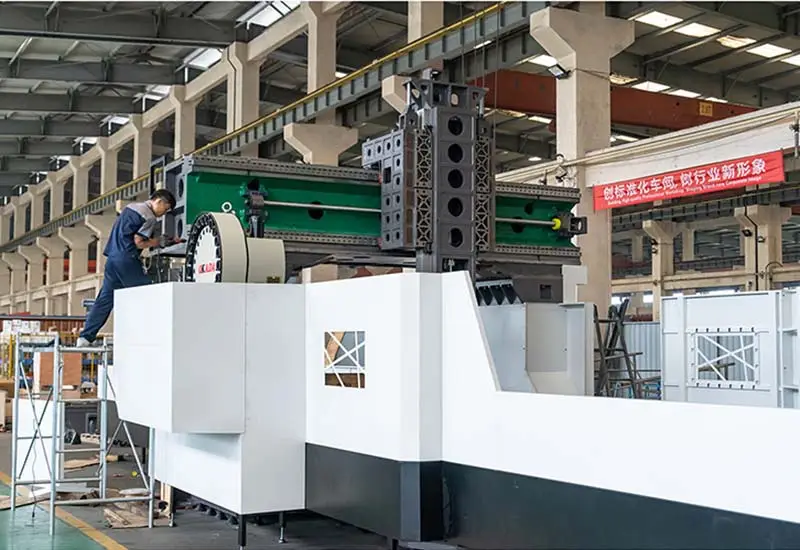

GMC1400 7

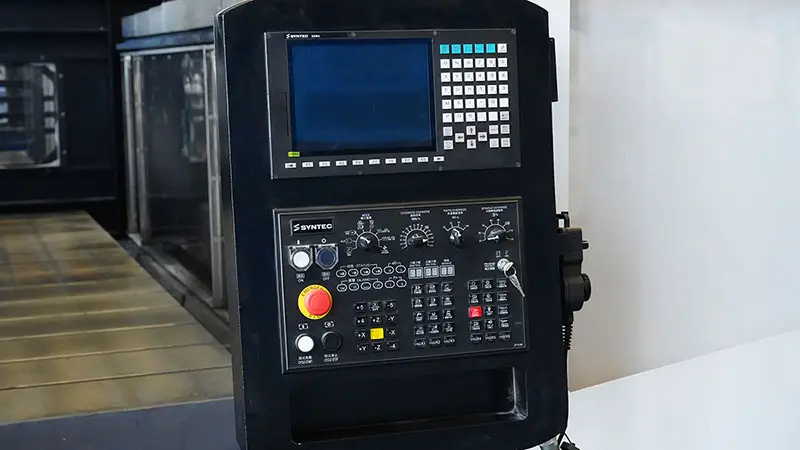

GMC1400 1

GMC1400 10

GMC1400 9

어플리케이션

CNC 갠트리 머시닝 센터는 금형, 다이, 복잡한 부품 등의 가공을 위해 항공우주, 자동차, 방위산업과 같은 산업 분야에서 일반적으로 사용됩니다.

기술 사양

모델	단위	GMC1210	GMC1400	GMC1600
생산 능력
테이블 크기 WXL	L W H(㎜)	820*1300	1000 * 2000 / 2500 / 3000	1300*2000/2500/3000/3500
테이블 상 적재 용량	(톤)	1	3.5	4
스핀들 표면에서 테이블 표면까지의 거리	L W H(㎜)	70-670	150-950	250-1050
테이블 T 슬롯		5-18-160	7-22-170	7-22-170
X 축 이동	L W H(㎜)	1000	2000/2500/3000	2000 / 2500 / 3000 / 3500
Y축 이동 거리 - 공구 교환 이동 거리 포함	L W H(㎜)	1250	1650	1850
Z 축 이동	L W H(㎜)	600	800	800
갠트리 폭	L W H(㎜)	1050	1400	1600
스핀들
스핀들 테이퍼/직경		BT50-155	BT50-190	BT50-190
스핀들 속도 - 벨트	수 (rpm)	6000 / 8000rpm	6000 / 8000rpm	6000/8000
메인 모터 파워	(kw)	'11-15	15-18.5	15-18.5KW
절단 속도
빠른 이송 속도	(M / 분)	X:15 Y:15 Z:10	X:15 Y:15 Z:10	X:15 Y:15 Z:10
이송 속도	(M / 분)	10	10	10
정확성
위치 정확도	L W H(㎜)	± 0.005	± 0.005	± 0.005
위치 조정 정확도	L W H(㎜)	± 0.003	± 0.003	± 0.003
ATC
공구 번호		24	24	24
공구 교환 시간	(들)	2.7	2.7	2.7s
최대 공구 중량	(㎏)	8	8	8
최대 공구 직경	L W H(㎜)	112/200	112/200	112/200
최대 공구 길이	L W H(㎜)	400	400	400
기계 중량 및 치수
기계 중량	(톤)	10	15	19
전체 차원	L W H(㎜)	3500 * 2400 * 3200	5000/5500/600037803568	5000/5500/6000/650040803668
