● 테이블 크기(가로x세로): 2500x4000 / 5000 / 6000mm
● 테이블 상 적재 용량: 18/21/24/27/30톤
● X축 이동 거리: 3000/4000/5000/6000/7000/8000mm
● Y축 이동 거리(공구 교환 이동 거리 포함): 3300mm
● Z축 이동 거리: 1200mm
● 갠트리 폭: 3000mm
● 테이블 크기(가로x세로): 2800x4000 /5000/6000mm
● 테이블 상 적재 용량: 20/23/26/29/32톤
● X축 이동 거리: 4000/5000/6000/7000/8000mm
● Y축 이동 거리(공구 교환 이동 거리 포함): 3500mm
● Z축 이동 거리: 1200mm
● 갠트리 폭: 3200mm
● 테이블 크기(가로x세로): 3200x4000 /5000/6000mm
● 테이블 상 적재 용량: 22/25/28/31/34톤
● X축 이동 거리: 4000/5000/6000/7000/8000mm
● Y축 이동 거리(공구 교환 이동 거리 포함): 3800mm
● Z축 이동 거리: 1500mm
● 갠트리 폭: 3500mm
CNC 갠트리 머시닝 센터는 산업 생산에 사용되는 기계 장비의 일종입니다. 부품 가공, 위치 지정, 테스트 등을 컴퓨터 프로그램을 통해 자동화할 수 있습니다.
1. 높은 효율성, 높은 정밀도 및 뛰어난 안정성.
2. 고성능 비용 비율.
3. 에너지 소비량이 20% 감소하고 안정성이 높습니다.
4. 작동, 프로그래밍 및 유지 보수가 용이합니다.
CNC 갠트리 머시닝 센터는 금형, 다이 및 복잡한 부품과 같은 부품을 가공하기 위해 기계 제조, 항공 우주, 자동차, 전자 및 의료 장비, 방위 산업과 같은 산업에서 일반적으로 사용됩니다.
| 모델 | 단위 | GMC3000 | GMC3200 | GMC3500 |
| 생산 능력 | ||||
| 테이블 크기(가로x세로) | (㎜) | 2500*/4000/5000/6000 | 2800 * 4000 / 5000 / 6000 | 3200 * 4000 / 5000 / 6000 |
| 테이블 상 적재 용량 | (톤) | 18/21/24/27/30 | 20/23/26/29/32 | 22/25//28/31/34 |
| 스핀들 표면에서 테이블 표면까지의 거리 | (㎜) | 280-1480 | 280-1480 | 280-1780 |

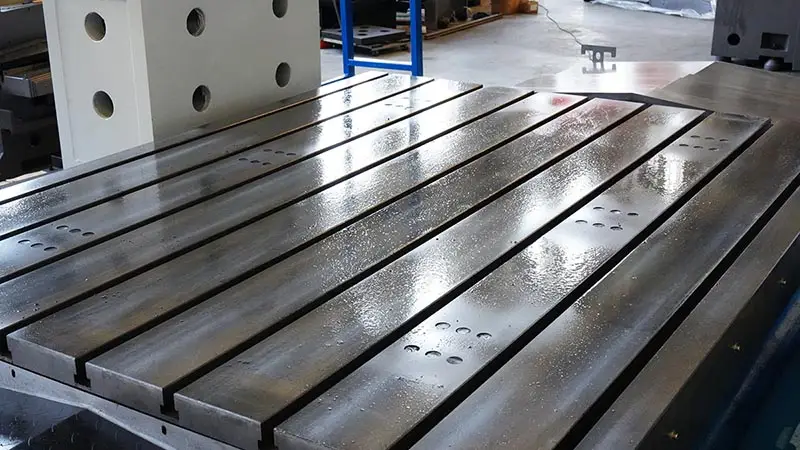

| 테이블 T 슬롯 | 12-28-200 | 14-28-200 | 15-28-200 | |
| X 축 이동 | (㎜) | 3000/4000/5000/6000/7000/8000 | 4000/5000/6000/7000/8000 | 4000/5000/6000/7000/8000 |
| Y축 이동 거리 - 공구 교환 이동 거리 포함 | (㎜) | 3300 | 3500 | 3800 |
| Z 축 이동 | (㎜) | 1200 | 1200 | 1500 |

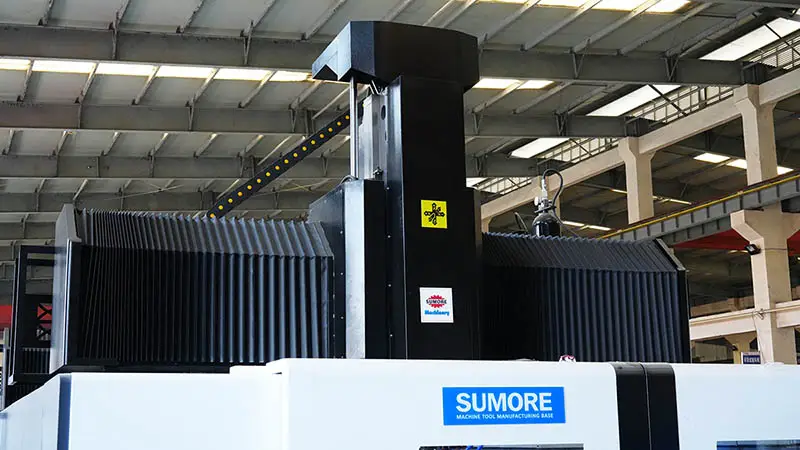

| 갠트리 폭 | (㎜) | 3000 | 3200 | 3500 |
| 스핀들 | ||||

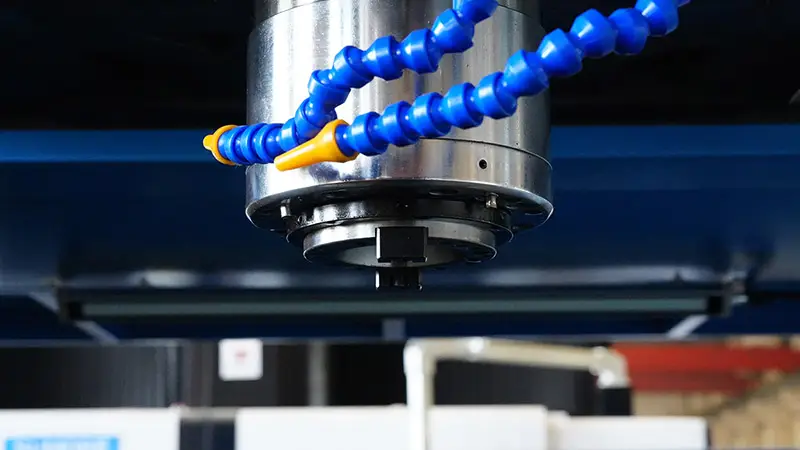

| 스핀들 테이퍼/직경 | BT50-190 | BT50-190 | BT50-190 | |
| 스핀들 속도 - 벨트 | 수 (rpm) | 6000 / 8000rpm | 6000 / 8000rpm | 6000 / 8000rpm |
| 메인 모터 파워 | (kw) | 22-26kw | 22-26kw | 30-37kw |
| 절단 속도 | ||||
| 빠른 이송 속도 | (M / 분) | 6 | 6 | 6 |
| 이송 속도 | (M / 분) | X:15 Y:15 Z:10 | X:15 Y:15 Z:10 | X:15 Y:12 Z:10 |
| 정확성 | ||||
| 위치 정확도 | (㎜) | ± 0.005 | ± 0.005 | 0.005 |
| 위치 조정 정확도 | (㎜) | ± 0.003 | ± 0.003 | 0.003 |
| ATC | ||||
| 공구 번호 | 24 | 24 | 24 | |
| 공구 교환 시간 | (들) | 2.7 | 2.7 | 2.7 |
| 최대 공구 중량 | (㎏) | 8 | 8 | 8 |
| 최대 공구 직경 | (㎜) | 112/200 | 112/200 | 112/200 |
| 최대 공구 길이 | (㎜) | 400 | 400 | 400 |
| 기계 중량 및 치수 | ||||
| 기계 중량 | (톤) | 39/45/52/60/68 | 42/49/57/66/76 | 46/54/62/71/81 |
| 전체 차원 | (㎜) | 12000/14000/16000/18000/20000*5680*6650 | 12000/15000/17000/22000*5900*6650 | 12000/15000/17000/22000*6200*6950 |
