● 테이블 크기(가로x세로): 820x1300mm
● 테이블 적재 용량: 1톤
● X축 이동 거리: 1000mm
● Y축 이동 거리(공구 교환 이동 거리 포함): 1250mm
● Z축 이동 거리: 600mm
● 갠트리 폭: 1050mm
● 벨트 구동축 회전 속도: 6000/8000rpm
● 주 모터 출력: 11-15kW
CNC 갠트리 머신 센터 GMC1210/GMC1400/GMC1600 갠트리형 수평 CNC 밀링 머신 센터
● 갠트리 밀링 머신 CNC 가공 센터는 전통적인 갠트리 기계 프레임의 견고한 강성, 구조적 대칭성 및 강력한 안정성이라는 장점을 계승합니다.
● 본 제품은 국제적으로 인정받는 첨단 동적 강성 설계 개념을 도입하고 움직이는 부품의 설계를 최적화합니다.
● 이 공작기계는 토크가 크고 응답 속도가 빠릅니다.
● 선택 사항: 3축, 4축 및 5축, 고객 요구 사항에 따라 맞춤 제작도 가능합니다.
이 기계는 밀링, 보링, 드릴링, 나사 가공 등 다양한 가공 작업에 적합합니다. 철 및 비철 금속 가공이 가능하며, 공작물을 한 번만 장착하면 다양한 공정을 완료할 수 있어 제품 품질과 생산 효율성을 보장합니다.
| 모델 | 단위 | GMC1210 | GMC1400 | GMC1600 |
| 생산 능력 | ||||

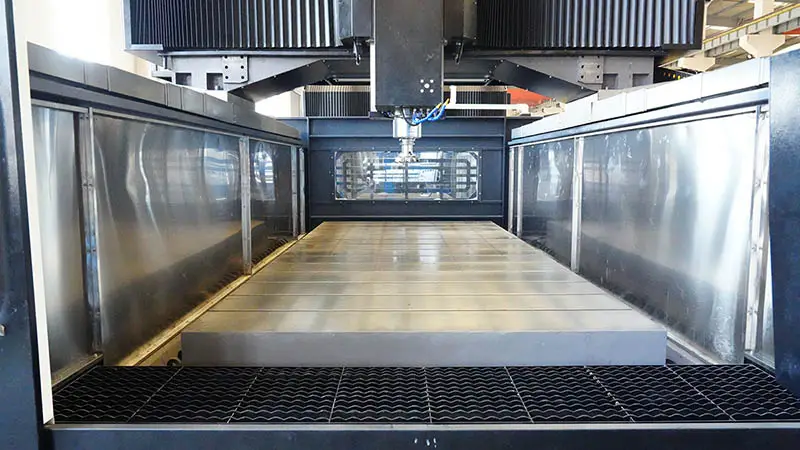

| 테이블 크기 WXL | (㎜) | 820*1300 | 1000 * 2000 / 2500 / 3000 | 1300*2000/2500/3000/3500 |
| 테이블 상 적재 용량 | (톤) | 1 | 3.5 | 4 |
| 스핀들 표면에서 테이블 표면까지의 거리 | (㎜) | 70-670 | 150-950 | 250-1050 |
| 테이블 T 슬롯 | 5-18-160 | 7-22-170 | 7-22-170 | |
| X 축 이동 | (㎜) | 1000 | 2000/2500/3000 | 2000 / 2500 / 3000 / 3500 |
| Y축 이동 거리 - 공구 교환 이동 거리 포함 | (㎜) | 1250 | 1650 | 1850 |
| Z 축 이동 | (㎜) | 600 | 800 | 800 |
| 갠트리 폭 | (㎜) | 1050 | 1400 | 1600 |

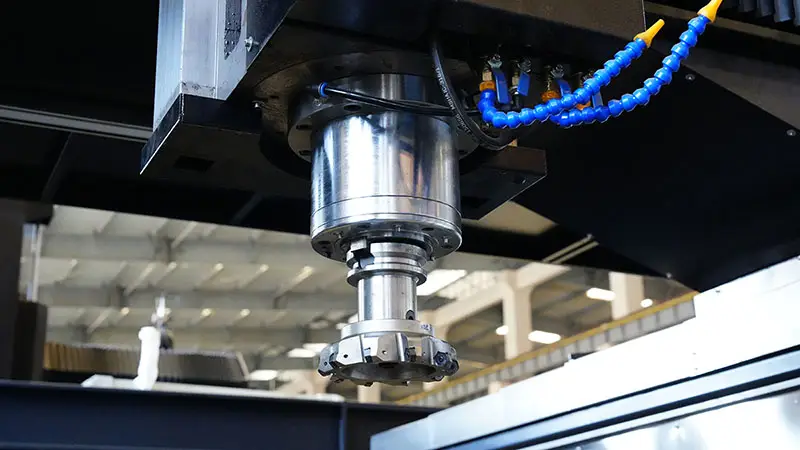

| 스핀들 | ||||
| 스핀들 테이퍼/직경 | BT50-155 | BT50-190 | BT50-190 | |
| 스핀들 속도 - 벨트 | 수 (rpm) | 6000 / 8000rpm | 6000 / 8000rpm | 6000/8000 |
| 메인 모터 파워 | (kw) | '11-15 | 15-18.5 | 15-18.5KW |
| 절단 속도 | ||||
| 빠른 이송 속도 | (M / 분) | X:15 Y:15 Z:10 | X:15 Y:15 Z:10 | X:15 Y:15 Z:10 |
| 이송 속도 | (M / 분) | 10 | 10 | 10 |
| 정확성 | ||||
| 위치 정확도 | (㎜) | ± 0.005 | ± 0.005 | ± 0.005 |
| 위치 조정 정확도 | (㎜) | ± 0.003 | ± 0.003 | ± 0.003 |
| ATC | ||||
| 공구 번호 | 24 | 24 | 24 | |
| 공구 교환 시간 | (들) | 2.7 | 2.7 | 2.7s |
| 최대 공구 중량 | (㎏) | 8 | 8 | 8 |
| 최대 공구 직경 | (㎜) | 112/200 | 112/200 | 112/200 |
| 최대 공구 길이 | (㎜) | 400 | 400 | 400 |
| 기계 중량 및 치수 | ||||
| 기계 중량 | (톤) | 10 | 15 | 19 |
| 전체 차원 | (㎜) | 3500 * 2400 * 3200 | 5000/5500/6000*3780*3568 | 5000/5500/6000/6500*4080*3668 |
