● 최대 선삭 직경: 500/630/800mm
● 최대 회전 직경: 630/700/900mm
● 척 사이즈: 10 / 15 / 12 / 18 / 21
● 스핀들 속도: 50-2000/10-1000/100-1000rpm
● 공구대 횡방향 이동 거리(X): 400/630mm
● 공구대 수직 이동 거리(Z축): 600/700mm
| 매개 변수 | 단위 | VTC500 | VTC630 | VTC800 |
| 최대. 회전 직경 | mm | 500 | 630 | 800 |
| 최대 스윙 직경 | mm | 630 | 700 | 900 |
| 척 사이즈 | 〃 | 45945 | 12 / 15 / 18 | 15 / 18 / 21 |
| 스핀들 속도 | RPM | 50-2000 | 10-1000 | 100-1000 |
| 공구대 횡방향 이동(X) | mm | 400 | 630 | 630 |
| 공구대 수직 이동 거리(Z) | mm | 600 | 600 | 700 |
| X/Z축 이송 속도 | mm / 분 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| X/Z축 급속 이송 속도 | m/min | 46007 | 45945 | 45753 |
| 툴 포스트 타입 | - | H8 | 갱 타입/V4 | 갱 타입/V4 |
| 공구 섹션 크기 | mm | 32 X 32 | 32 X 32 | 32 X 32 |
| X/Z축 위치 정확도 | mm | 0.006 | 0.01 | 0.02 |
| X/Z축 재배치 정확도 | mm | 0.008 | 0.008 | 0.012 |
| 메인 모터 파워 | kw | 18.5/22 | 15/18.5 | 18.5/22 |
| X축 이송 모터 출력 | kw | 2 | 2.3 | 2.3 |
| Z축 이송 모터 출력 | kw | 3 | 2.3 (브레이크) | 2.3 (브레이크) |
| X/Z축 이송 모터 토크 | NM | 10 | 15 | 15 |
| 기계 중량 | kg | 5000 | 5500 | 6000 |
● 단일 기둥 수직 가이드 레일 구조, 수직 기둥, 받침대 및 슬라이딩 시트는 모두 고급 회주철로 제작되었습니다.
● 컬럼과 슬라이드 레일은 모두 고주파 담금질 처리되었으며, 가이드 레일의 이동면은 가소화 처리되어 장기간 사용에도 안정성과 정확도를 유지합니다.
● 기계 스핀들은 강력한 절삭에 적합한 고토크 스핀들 서보 모터를 채택했으며, 부품의 반가공 및 정가공에도 적합합니다. 스핀들에는 회전 정밀도가 높고 발열 및 소음이 적은 수입 NSK 베어링이 사용되었습니다.
● X/Z축 이송은 서보 모터에 의해 자동으로 이루어집니다. Z축은 질소 밸런싱 처리되어 있으며, 구조가 간단하고 신뢰성이 높아 고장률이 낮습니다.
● X/Z축은 정밀 볼 스크류와 수입 특수 스크류 베어링을 채택하여 고정밀 및 고강성 절삭 요구 사항을 충족합니다.
● 기계의 스핀들 베어링은 점도가 낮은 오일로 윤활되고, 가이드 레일은 전기 윤활유 펌프로 윤활됩니다.
● 공작기계 거치대는 전동식 공구 거치대 또는 갱형 공구판을 채택하여 높은 정확도와 효율성을 제공합니다.
● 특수 공구, 유압 척, 냉각 펌프, 칩 컨베이어 및 칩 배출 장치는 사용자 요구 사항에 따라 구성할 수 있습니다.

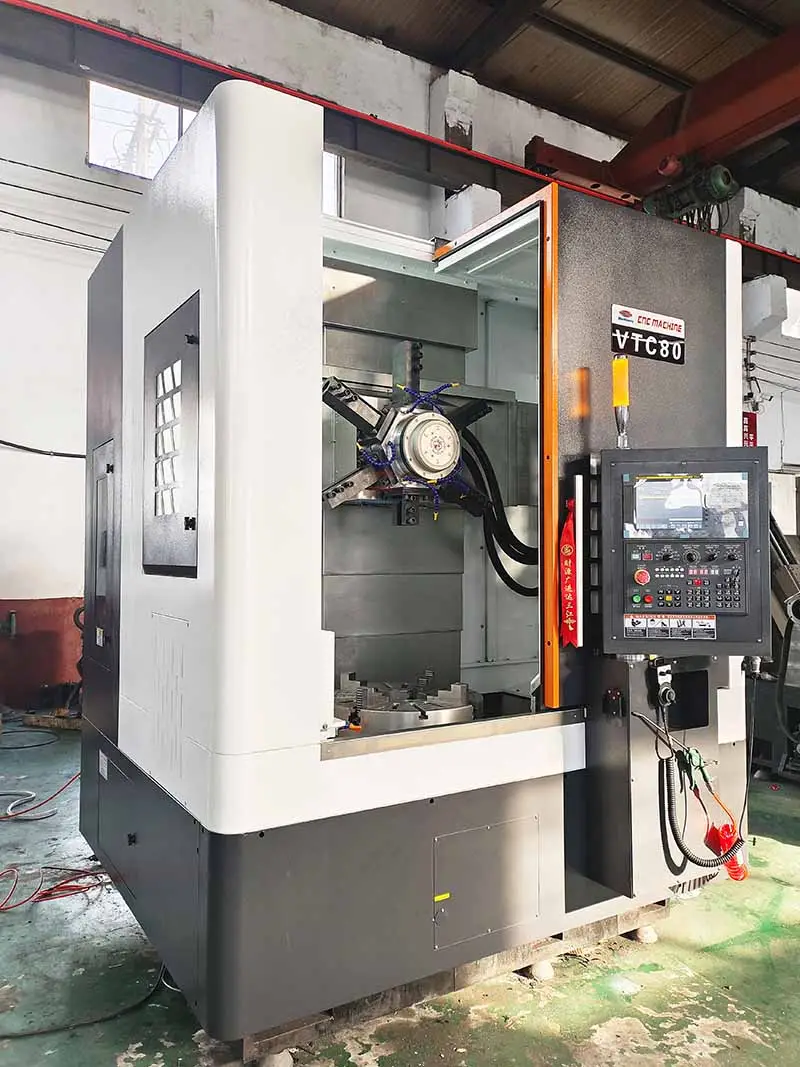

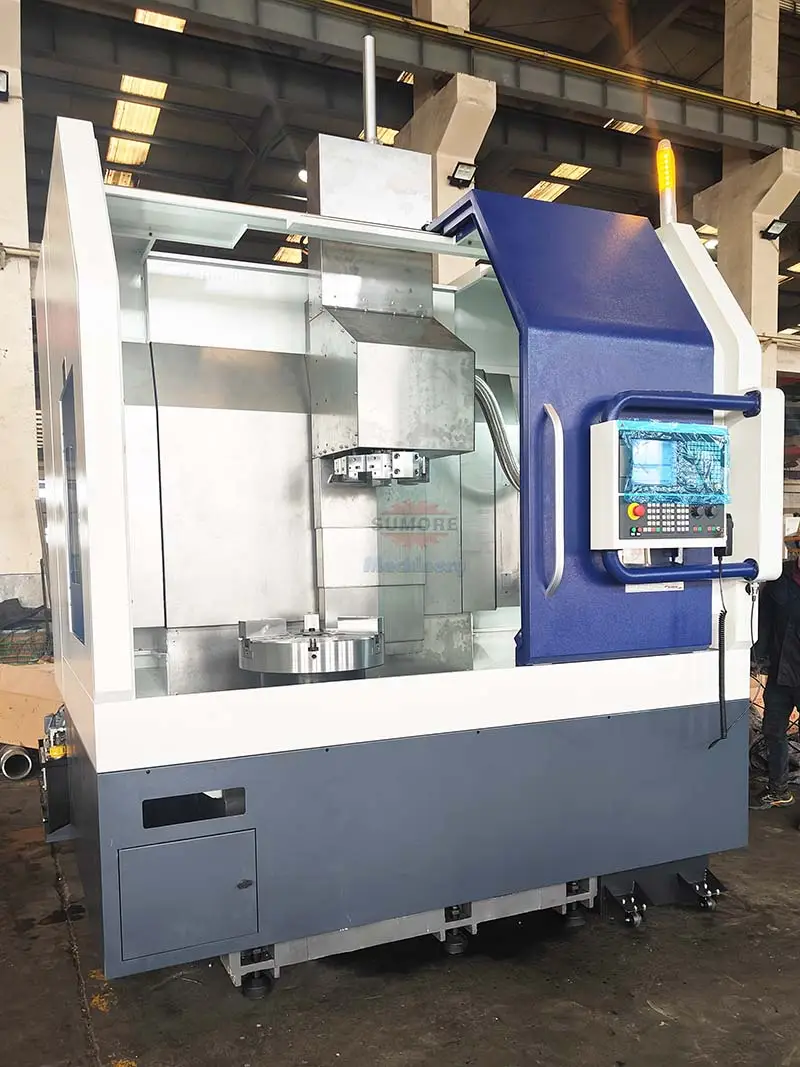

VTC 시리즈 CNC 수직 선반은 부품의 내외부 원통면, 원뿔면, 단면, 홈 및 모따기 가공을 위한 자동 CNC 가공기입니다. 이 기계는 특히 차량 브레이크 허브, 휠 드럼, 클러치 플레이트, 플라이휠 케이스 등과 같은 판형 공작물 가공에 적합합니다.
