주요 특징은 다음과 같습니다.

● 전체 기계: 메카트로닉스 통합 설계, 일체형 베드 본체 채택으로 뛰어난 강성과 안정성 제공; 전체 기계 자동 윤활 시스템 적용.

● 주축: 주축 베어링은 C등급 타일 베어링을 채택하여 축 회전 런아웃이 0.01mm 이하이며 정밀도 유지력이 안정적입니다.

● 칼꽂이: 칼꽂이는 홍다(Hongda) 전동 칼꽂이를 채택했으며, 잠금력은 최대 28KN입니다.

● 이동성: X/Z축은 난징 기술로 생산된 볼 스크류 쌍을 채택하여 우수한 동작 정확도와 동적 특성을 제공합니다.

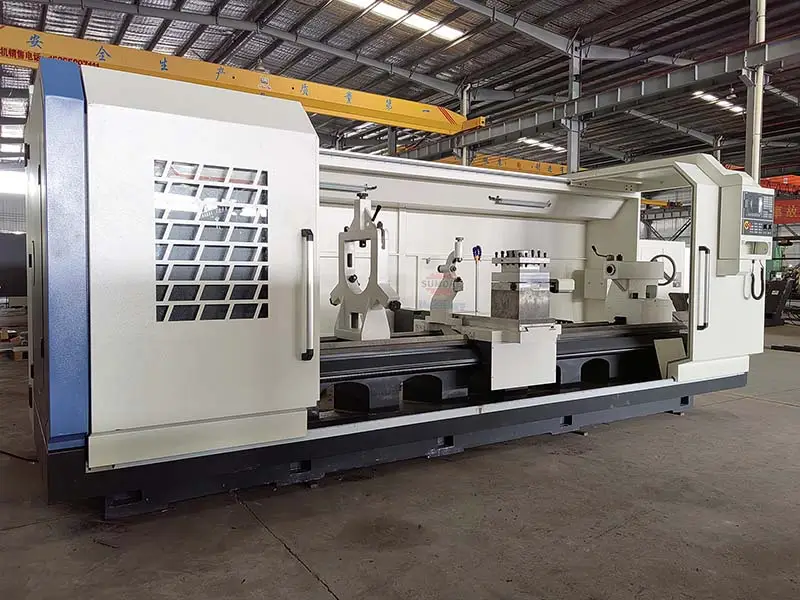

CK61100 5

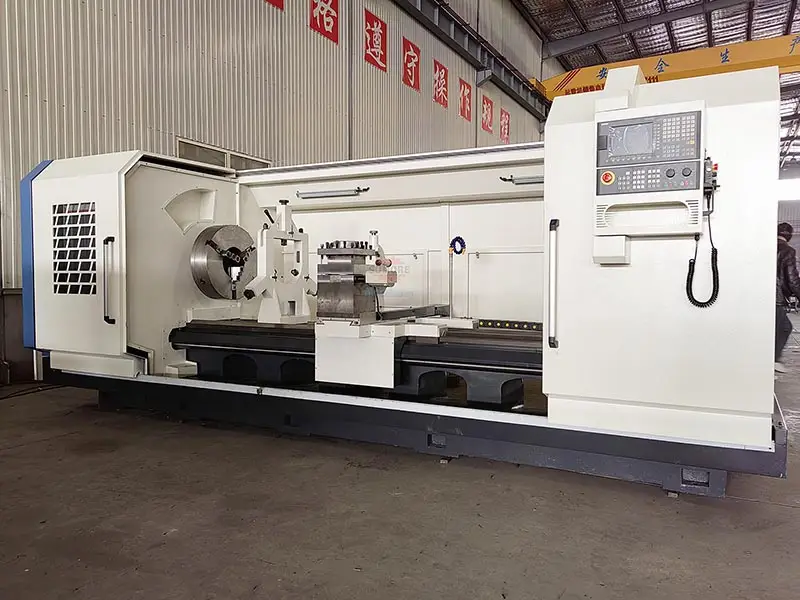

CK61100 6

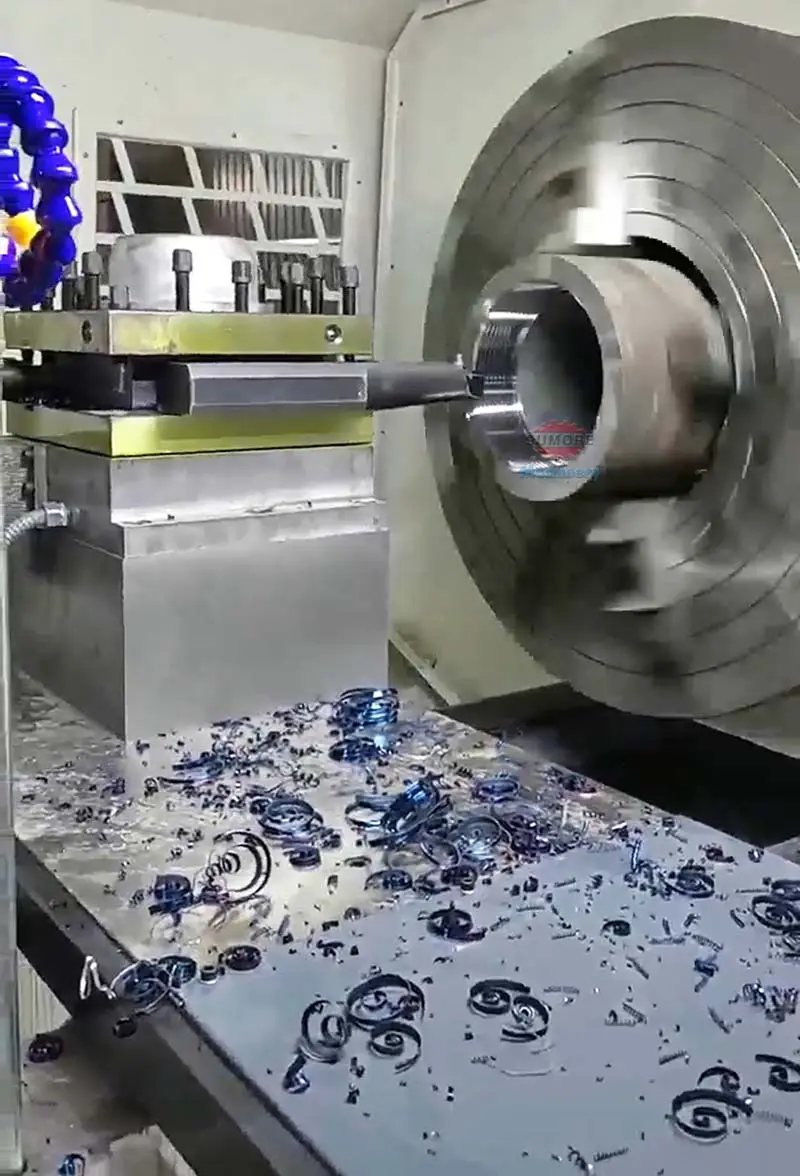

ck61100 8

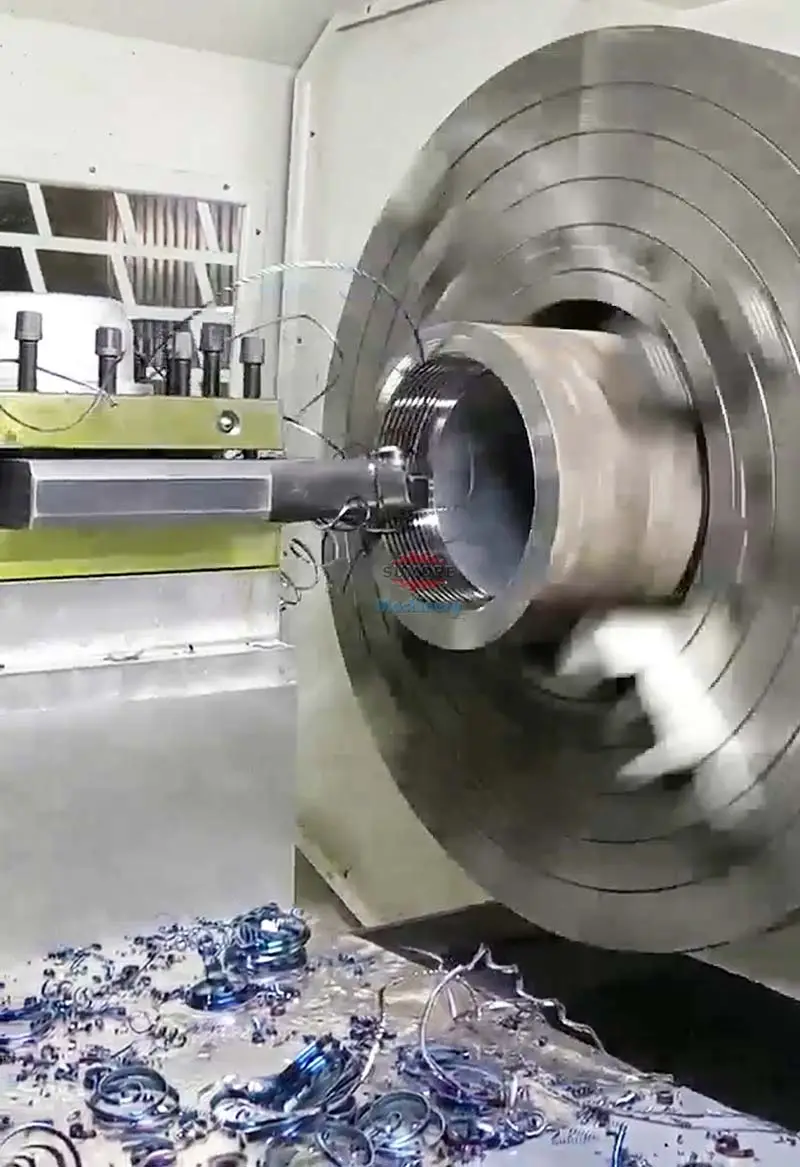

ck61100 10

어플리케이션

● 이 공작기계는 강철, 주철, 비철금속 등의 재료를 가공할 수 있습니다. 또한 소형 및 중형 샤프트 및 디스크 부품의 내외부 원통면, 원추면, 나사산, 드릴링, 리밍, 곡선 회전체 가공에도 적합합니다.

● 이 제어 시스템은 포괄적인 기능을 갖추고 있어 다양한 산업 분야의 요구를 충족할 수 있습니다. 특히 자동차 및 기계 산업과 같은 분야에 적합하며, 회전 부품의 효율적이고 대규모 고정밀 가공에 사용됩니다. 구조가 간단하고 신뢰성이 높으며, 조작이 편리하고 경제적이며 실용적입니다.

기술 사양

항목		CK61100×3000	단위
NC 시스템		GSK980TDI,GSK980TC3,FANUC Oi Mate Td,FANUC Oi Td,SIMENS 808D,KNDK1000Ti,GSK980TDC 사용 가능
최대 작업물 길이		3000	mm
최대 회전 길이		2850	mm
침대 위 스윙 최대 직경		φ1000	mm
크로스 슬라이드 위 최대 직경 스윙		φ680	mm
침대 폭		600	mm
척(수동)		K11-400	mm
스핀들 테이퍼 구멍		C11
스핀들 보어		105	mm
스핀들 속도 범위		10-700	R / 분
스핀들 속도 모드		3단 기어, 부드러운 조절
중심 거리	침대	500	mm
중심 거리	육로	1230	mm
X축 급속 이송		4	m/min
Z축 급속 이송		6	m/min
X 축 이동		550	mm
Z 축 이동		2850	mm
X축 최소 이송 설정 단위		0.001	mm
Z축 최소 이송 설정 단위		0.001	mm
X/Z 위치 정확도		0.03/0.045	mm
X/Z 재위치 정확도		0.012/0.02	mm
X 축 모터	속도	2000	R / 분
	혀	16	Nm
	출력	2.6
Z 축 모터	속도	2000	R / 분
	혀	20	Nm
	출력	3.1	KW
스핀들 모터	모델	Y-6 15KW
	속도	1000	R / 분
	토크/파워	15	Nm/KW
공구대 형태		수직 4개 스테이션
표준 공구대	모델	HAK21280
전동 공구대	모터 토크	5	W
	외형 치수	280X280	mm
	최대 접선 토크	1250	N.M
	포탑 인덱싱 시간	3.9초/90°
심 압대 퀼 지름		120	mm
심 압대 퀼 여행		250	mm
심 압대 퀼 테이퍼		모스 번호 6
블레이드 크기	외부 원	32X32	mm
블레이드 크기	내부 구멍	32	mm
휴대용 맥박 발생기	모델	ZY1469 (우시)
윤활 펌프	압력	2.5	MP
윤활 펌프	유속	6	L / 분
윤활 펌프 모터	출력	500	W
윤활 펌프 모터	전압	220	V
가이드 레일 및 나사 윤활 방법		RCP-II-II 4PP 중앙 집중식 윤활
냉각 펌프	출력	125	W
냉각 펌프	전압	380	V
전반적인 차원 (L * W * H)		4500x2300x2300	mm
기계 중량		9	T
