호스트 소개

● 3D 및 유한 요소 해석 소프트웨어를 사용하여 공작기계의 최적 설계를 완료합니다.

● 이 공작기계는 열처리 및 고급 진동 노화 처리를 거친 고강도 수지 모래 주조품을 채택했습니다.

● 제품 구조 설계와 베드에 대한 세심한 보강재를 채택하여 공작기계는 매우 높은 강성을 보장합니다.

● X축과 Y축에는 V자형 강철 가이드 레일, 고정밀 볼 스크류 및 정밀 스크류용 특수 베어링이 장착되어 있습니다.

● X, Y, U, V축은 스테퍼 모터를 사용하고, Z축은 전동식 리프팅을 사용합니다.

● 움직이는 부품의 마모를 줄이기 위해 전기식 중앙 윤활 시스템을 채택했습니다.

효율적인 고주파 회로

● 지능형 조절식 최첨단 스텝 웨이브를 탑재하여 장시간 고전류 절삭 요구 사항을 충족하는 진정한 그룹 웨이브 방식입니다! 200000mm² 절삭 시 몰리브덴 와이어 손실이 0.01mm(0.18mm)에 불과하며, 장시간 동안 시간당 8000~10000mm²의 효율로 공작물(Cr12)을 절삭할 수 있습니다.

기계 구조

● 공작기계 와이어 암은 자체 설계한 슬라이딩 평면 홈 가이드 레일을 사용하여 상하로 움직이며, 이를 통해 기계 헤드의 높이 조정 후에도 상부 가이드 휠이 상대적인 위치를 유지할 수 있습니다. 공간의 수직도는 크게 변하지 않으므로 몰리브덴 와이어가 공작물에 대해 수직을 유지하도록 보장합니다.

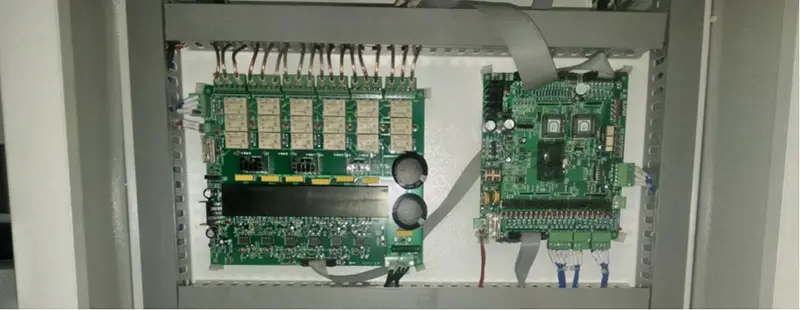

SP7750 4

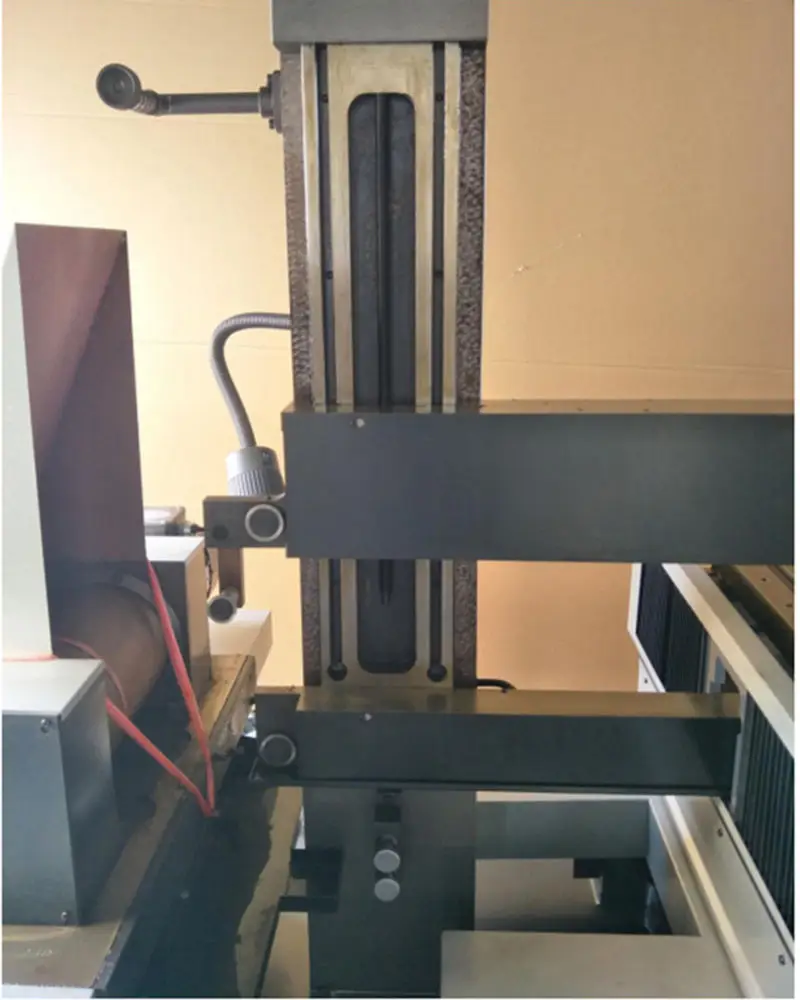

SP7750 3

기술 사양

모델	SP7750
침대 프레임 주조	수지사 정밀주조 및 고온 열처리로 기계적 정밀도가 장기간 변함없이 유지됩니다.
작업대 디자인	완전 지지 설계, XY축 지지 레일 간 넓은 간격, 뛰어난 안정성 및 강력한 하중 지지력.
작업대 크기	650 * 1050mm
절단 두께	600mm 조절 가능
워크벤치 일정	550 * 630mm
절삭 테이퍼	± 6° (100mm에서 달성 가능)
절단 효율	200mm²/분 (Cr12 두께가 80mm일 경우)
절단 전류	10
거	40mm 두께의 Cr12를 한 번에 절삭했을 때 표면 조도 ≤ 2.5 μm, 여러 번 절삭했을 때 표면 조도 Ra ≤ 1.2 μm로 가공했습니다.
처리 정확도	± 0.005mm (두께 40mm, 마주 보는 변이 20mm 정사각형)
정격 출력	정격전력 3.5kw
전극 직경	Φ0.15~Φ0.20mm
와이어 속도	가변 주파수 속도 조절 (1-11m/s)
드라이브 모드	스테퍼 드라이브
기계의 크기	1900 1700 * * 1800mm
기계 중량	2500kg
작업대 하중 지지 용량	800kg
X 축 여행	550mm
Y 축 이동	630mm
U축 이동	± 30mm
V축 이동	± 30mm
나사	정밀 볼 스크류 (북치산)
안내서	V자형 강철 가이드 레일
물 탱크	물탱크 용량 80L 이상, 필터 스크린+필터 엘리먼트 여과 방식
작동 유체	특수 유화 페이스트 또는 수성 절삭유
	특수 가변 주파수 속도 조절 모터
	실크 드럼 커버 안전 보호, 실크 드럼 막힘 방지, 좌우 제한 장치
	전선 단선 방지
	전선 보관 튜브의 런아웃은 0.015mm 이하입니다.
실크 운송 부문	자동 절단 와이어 공급 시스템
