● 램의 최대 스트로크: 220mm
● 램 최대 슬로팅 길이: 200mm
● 램 동작 빈도: 32, 50, 80, 125회/분
● 램 기울기 각도: 0~8도
● 램 수직 조정 거리: 230mm

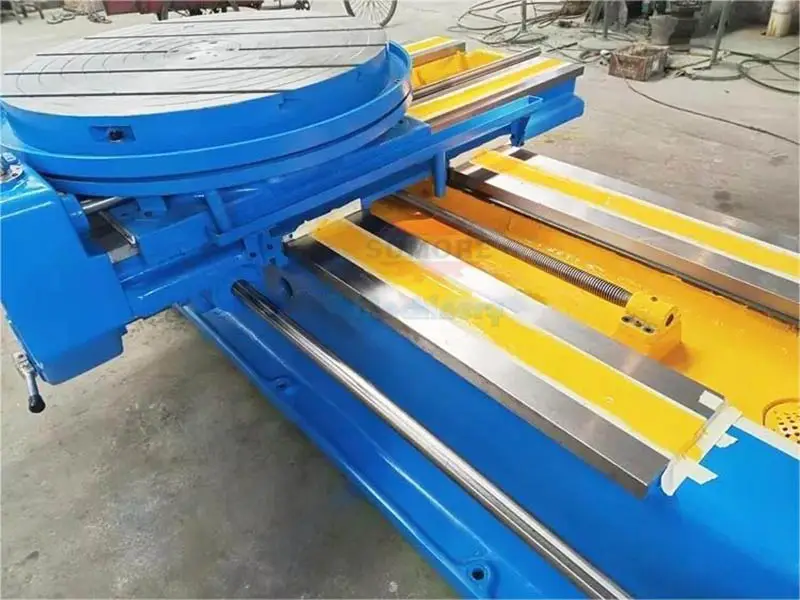

● 테이블 지름: 500mm
● 모터 출력: 3kW
● 모터 회전 속도: 1430rpm
● 공작기계의 작업대는 세 가지 방향(세로, 가로, 회전)으로 이송할 수 있으므로, 가공물은 한 번 고정된 후 공작기계의 여러 표면을 통과하며 가공됩니다.
● 슬라이딩 필로우 왕복 운동 및 작업대용 유압 이송 장치를 갖춘 유압식 변속 메커니즘.
● 슬라이딩 필로우는 매 스트로크마다 속도가 동일하며, 램과 작업대의 이동 속도는 연속적으로 조절할 수 있습니다.

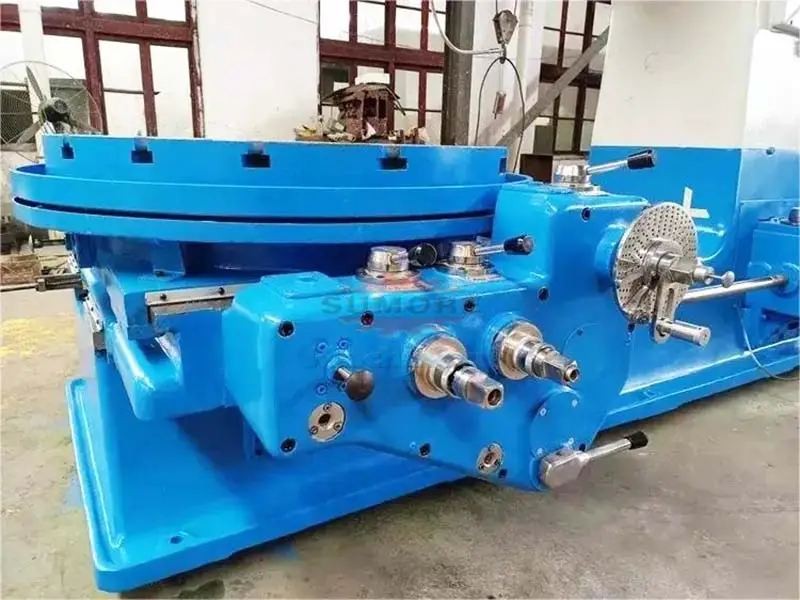

● 유압 제어 테이블에는 유압 및 수동 이송 장치용 램 정류 오일이 있으며, 단일 모터 구동 방식으로 수직, 수평 및 회전 고속 이동이 가능합니다.
● 유압 이송 방식을 사용하는 슬로팅 머신은 가공물이 회전을 멈추면 즉시 이송되므로 드럼 휠 이송 방식을 사용하는 기계식 슬로팅 머신보다 성능이 우수합니다.
● 이 기계는 보간 평면, 성형 표면 및 키홈 등에 사용되며, 10° 경사 금형 등을 비롯한 다양한 범위 내에서 삽입이 가능합니다.
● 단일 생산 또는 소량 생산에 적합한 기업입니다.
| 모델 | SP5050 |
| 최대 슬로팅 길이 | 500mm |
| 테이블 직경 | 1000mm |
| 작업대 횡단 | 660m |
| 작업대 세로 이동 | 1000mm |
| 공작물의 최대 무게 | 2000kg |
| 공구 고정면과 컬럼 전면 사이의 거리 | 990mm |
| 램 조정 범위 | 430mm |
| 작업대와 슬라이드 하단 사이의 거리 | 740mm |
| 숫양 머리의 기울기(좌측 또는 우측 방향) | ± 10도 |

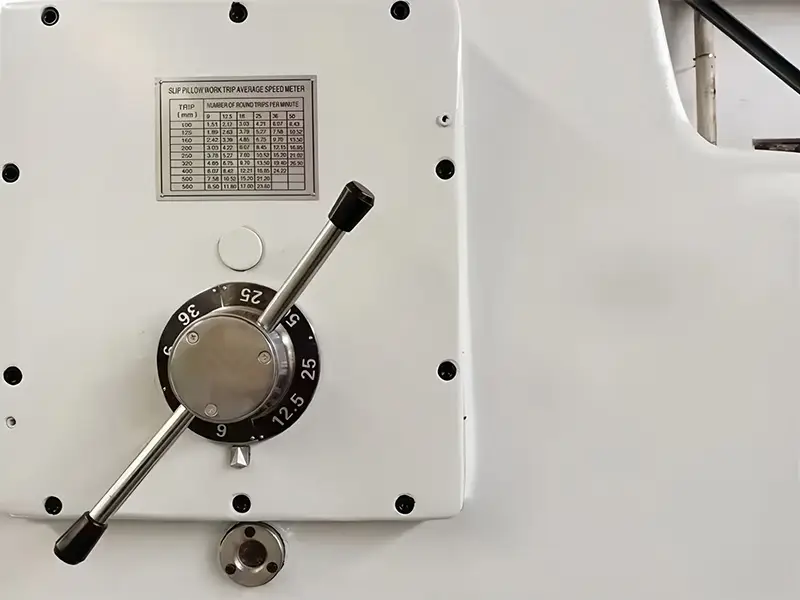

| 램 스트로크 횟수(분당) | 9,125,18,25,36,50 |
| 최대 절삭력 | 1600N |
| 메인 모터 | 7.5KW 1440rpm |
| 냉각수 펌프 모터 | 0.125KW 2800 rpm |
| 작업대 종방향 및 횡방향 이송량(램 스트로크당 mm) | 0.1-1.2-5mm |
| 작업대 회전 이송 속도(램 스트로크당 분) | 3 분 -36 분 |
| 기계의 순중량(대략) | 10.3t |
| 전체 크기 (길이 x 너비 x 높이) | 3480x2085x3307 |
