● 램의 최대 스트로크: 220mm
● 램 최대 슬로팅 길이: 200mm
● 램 동작 빈도: 32, 50, 80, 125회/분
● 램 기울기 각도: 0~8도
● 램 수직 조정 거리: 230mm
● 테이블 지름: 500mm
● 모터 출력: 3kW
● 모터 회전 속도: 1430rpm
● 공작기계의 작업대는 세 가지 방향(세로, 가로, 회전)으로 이송할 수 있으므로, 가공물은 한 번 고정된 후 공작기계의 여러 표면을 통과하며 가공됩니다.
● 슬라이딩 필로우 왕복 운동 및 작업대용 유압 이송 장치를 갖춘 유압식 변속 메커니즘.
● 슬라이딩 필로우는 매 스트로크마다 속도가 동일하며, 램과 작업대의 이동 속도는 연속적으로 조절할 수 있습니다.
● 유압 제어 테이블에는 유압 및 수동 이송 장치용 램 정류 오일이 있으며, 단일 모터 구동 방식으로 수직, 수평 및 회전 고속 이동이 가능합니다.
● 유압 이송 방식을 사용하는 슬로팅 머신은 가공물이 회전을 멈추면 즉시 이송되므로 드럼 휠 이송 방식을 사용하는 기계식 슬로팅 머신보다 성능이 우수합니다.
● 이 기계는 보간 평면, 성형 표면 및 키홈 등에 사용되며, 10° 경사 금형 등을 비롯한 다양한 범위 내에서 삽입이 가능합니다.
● 단일 생산 또는 소량 생산에 적합한 기업입니다.

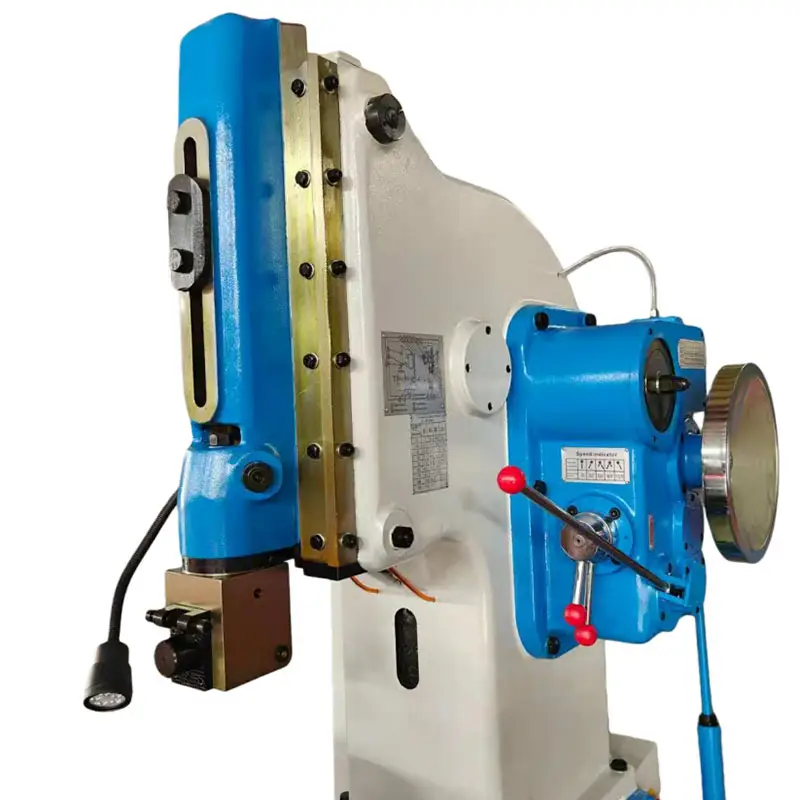

| 모델 | SP5020 |
| RAM의 최대 스트로크 | 220mm |
| 램 최대 슬롯팅 길이 | 200mm |
| 램 동작 주파수 | 32.50.80.125 회 / 분 |
| 램 틸트 각도 | 0-8 학위 |
| 램 수직 조정 거리 | 230mm |
| 커터 헤드 베어링 표면과 전방 지지대 사이의 거리 | 485mm |
| 테이블 직경 | 500mm |
| 슬라이딩 프레임 하단과 작업대 사이의 거리 | 320mm |
| 작업대 최대 세로 이동 거리 | 500mm |
| 작업대 최대 횡방향 이동 거리 | 500mm |
| 테이블 최대 회전 각도 | 360 학위 |
| 수직 및 수평 테이블 동력 공급 범위 | 0.08-1.21mm |
| 테이블 회전 공급 범위 | 0.052-0.783mm |
| 모터 파워 | 3kw |
| 모터 속도 | 1430r / 분 |
| 기계 중량 | 2200kg |
