빠른 세부 사항

● 작업대 크기: 500x500mm

● X축 이동 거리: 800mm

● Y축 이동 거리: 800mm

● Z축 이동 거리: 800mm

● 작업대 최대 하중: 800kg

● 최대 스핀들 속도: 8000rpm

● 스핀들 테이퍼: BT40

제품소개

HMC500, HMC630, HMC800, HMC1000 고정밀 중장비 수평형 CNC 3축/4축 금속 밀링 머신은 강력한 절삭력, 높은 신뢰성, 높은 자동화 수준(자동 공구 교환, 자동 칩 제거, 자동 공구 냉각), 간단하고 편리하며 쾌적한 조작, 아름답고 세련된 외관 등의 장점을 가지고 있습니다.

기능

● 선형 롤러 베드웨이.

● NSK 베어링 및 RS232 포트.

● 표준 볼스크류.

● 초고속 스핀들 회전 속도.

● 휴대용 핸드휠.

● 여러 공구 부족 현상.

● 자동 윤활 시스템.

● 조절 가능한 리드 스크류.

● 스테인리스 스틸 재질의 완전 밀폐형 캐비닛.

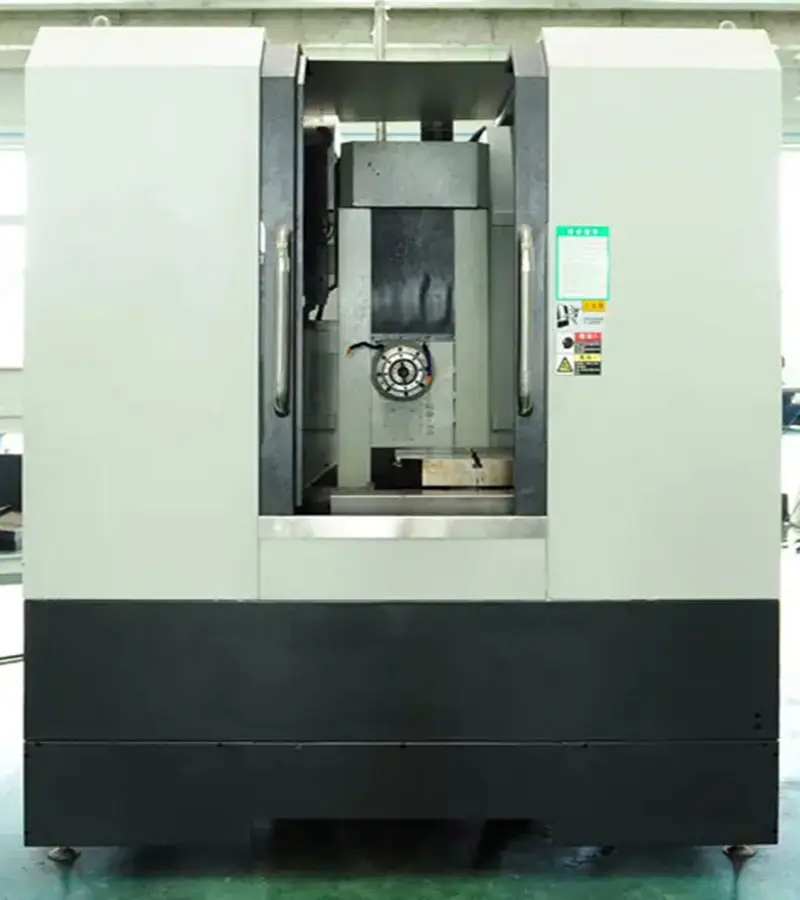

HMC500 2

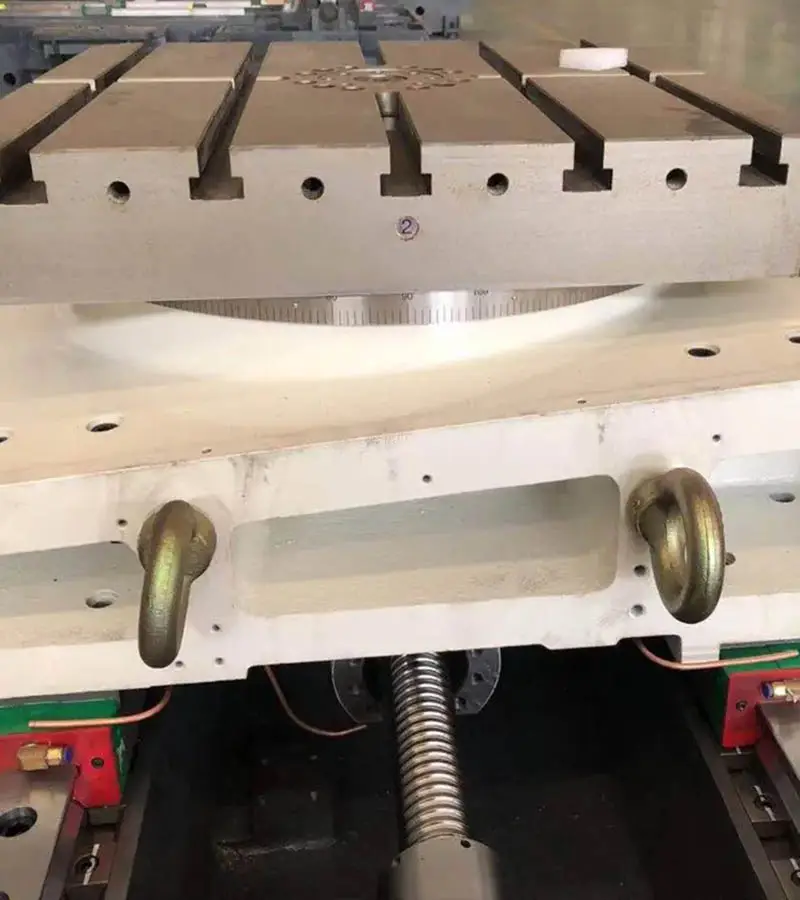

HMC500 1

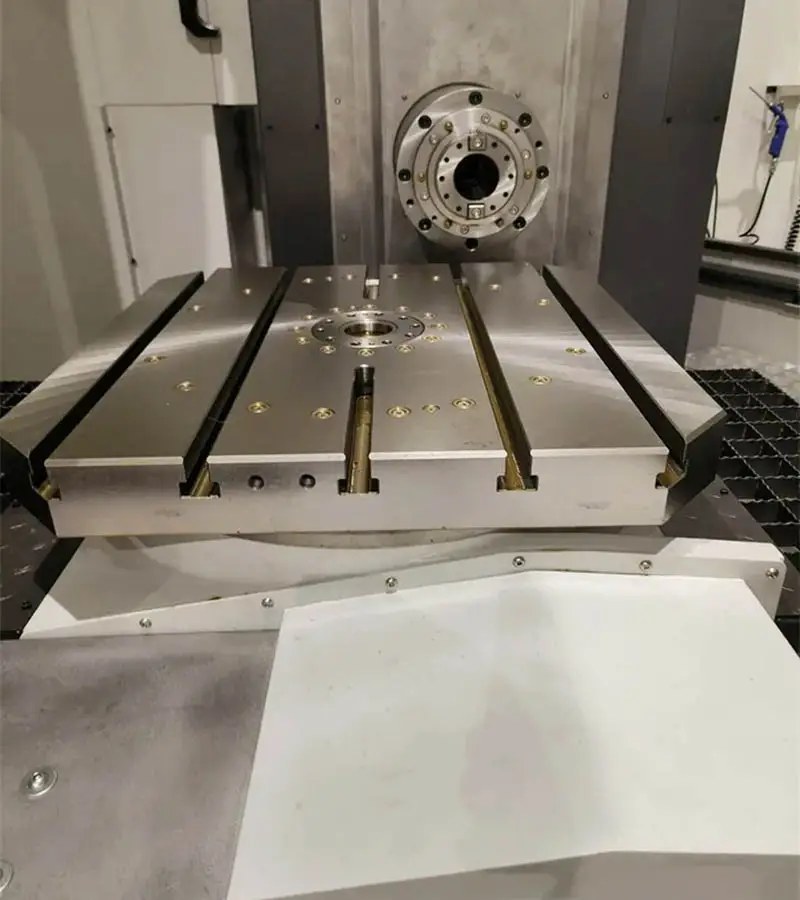

HMC500 3

어플리케이션

수평형 머시닝 센터는 고정밀 부품 가공에 널리 사용되며, 특히 IT 부품, 자동차 부품, 광학 기기, 의료 장비, 공압 부품, 항공우주 부품, 금형 등의 가공에 적합합니다. 이 공작기계는 주로 밀링 작업에 사용되며, 드릴링, 탭핑, 리밍, 보링 및 연속 밀링 등 다양한 가공 작업에 적합합니다.

기술 사양

모델	HMC500	HMC630	HMC800	HMC1000
X 축 여행	800mm	1100mm	1600mm	2200mm
Y 축 이동	800mm	800mm	1000mm	1400mm
Z 축 이동	800mm	1100mm	1100mm	1200mm
표 크기	500 * 500mm	630 * 630mm	800 * 800mm	1000 * 1000mm
작업 테이블 인덱싱	1°*360	1°*360	1°*360	1°*360
T 슬롯 크기	5-18-100mm	5-18-100mm	6-22-125mm	125 22 × × 6mm
작업대 최대 하중	800kg	1500kg	2500kg	6000kg
스핀들 중심에서 테이블까지	50-850mm	50-850mm	0-1000mm	350-1550mm
테이블 표면에 스핀들 코	125-925	125-1225	180-1180	100-1300mm
스핀들 테이퍼	BT-40	BT-50	BT-50	BT-50
스핀들 범위	8000rpm	6000rpm	6000rpm	6000rpm
스핀들 출력	11 / 15KW	15 / 18.5KW	15 / 18.5KW	15 / 18.5KW
절삭 속도	1-8000mm / 분	1-8000mm / 분	1-8000mm / 분	1-8000의 mm / 분
X/Y/Z 고속 이동	24/24/24 m / 분	24/24/24 m / 분	24/24/24 m / 분	24 / 24 / 24m / 분
X/Y/Z 위치 정확도	0.008	0.008	0.008	0.015
Repeatability	0.005	0.005	0.005	0.008
B축의 위치 정확도	+10 인치	+10 인치	+10 인치	+10 인치
ATC	24개입 (30개입/40개입/60개입 선택 가능)	24개입 (30개입/40개입/60개입 선택 가능)	24개입 (30개입/40개입/60개입 선택 가능)	24개입 (30개입/40개입/60개입 선택 가능)
공구 교환 시간	2.7S	5S	5S	5S
최대. 도구 무게	8kg	18kg	18kg	18kg
공구의 최대 직경	75 / 125mm	112 / 200mm	125/230	φ80/φ150mm
공구의 최대 길이	300mm	300mm	300mm	400mm
기계 중량	9500kg	12000kg	15000kg	20000Kg
기계 치수	3800 3200 * * 3280mm	4860 3600 * * 3460mm	6200 4800 * * 3800mm	6800 5200 × × 3800mm
