이 ZX 시리즈 드릴링 및 밀링 머신은 수평 밀링과 수직 밀링 모두 가능하며, 주요 특징은 다음과 같습니다.

● 밀링 머신(H/V)

● 수직 밀링 스핀들 수동 이송

● X축 기계식 이송

● 수직 밀링 헤드는 좌우측 가공을 위해 45° 회전합니다.

● VH 밀링 머신의 표준화된 조립품을 사용하여 밀링 머신 및 드릴 프레스로 범용적으로 사용할 수 있습니다.

● 손쉽게 변속 가능한 기어 드라이브는 손실 없는 동력 전달을 보장합니다.

● V벨트 스핀들 구동 방식 및 기어 스핀들 구동 방식

● 크랭크와 톱니 기어를 통해 헤드가 양쪽으로 수평 방향으로 회전하며, 스핀들 퀼의 수동 미세 이송을 쉽게 작동할 수 있습니다.

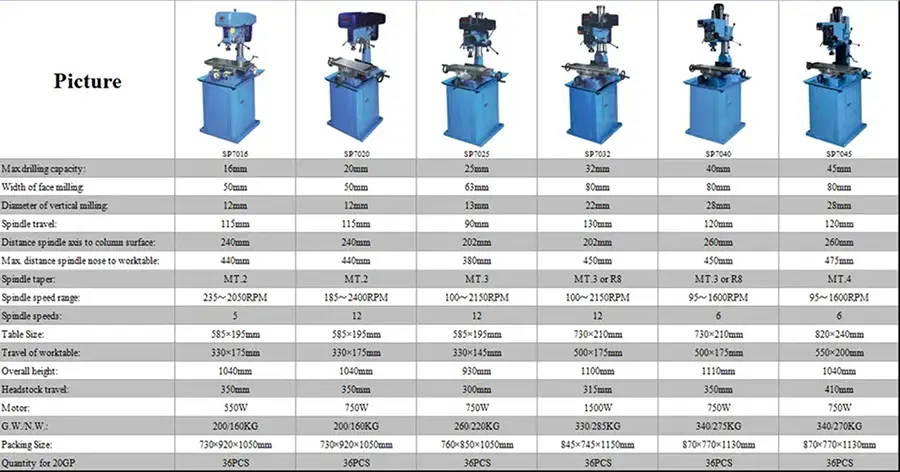

수직 드릴 밀 1

기술 사양

모델	SP7016	SP7020	SP7025	SP7032	SP7040	SP7045
최대 드릴링 용량	16mm	20mm	25mm	32mm	40mm	45mm
페이스 밀링 폭	50mm	50mm	63mm	80mm	80mm	80mm
수직 밀링의 직경	12mm	12mm	13mm	22mm	28mm	28mm
스핀들 여행	115mm	115mm	90mm	130mm	120mm	120mm
스핀들 축에서 컬럼 표면까지의 거리	240mm	240mm	202mm	202mm	260mm	260mm
스핀들 노즈와 작업대 사이의 최대 거리	440mm	440mm	380mm	450mm	450mm	475mm
스핀들 테이퍼	MT.2	MT.2	MT.3	MT.3 또는 R8	MT.3 또는 R8	MT.4
스핀들 속도 범위	235~2050RPM	185~2400RPM	100~2150RPM	100~2150RPM	95~1600RPM	95~1600RPM
스핀들 속도	5	12	12	12	6	6
작업대 사이즈	585 × 195mm	585 × 195mm	585 × 195mm	730 × 210mm	730 × 210mm	820 × 240mm
작업대 이동	330 × 175mm	330 × 175mm	330 × 145mm	500 × 175mm	500 × 175mm	550 × 200mm
전체 높이	1040mm	1040mm	930mm	1100mm	1110mm	1040mm
헤드스톡 이동	350mm	350mm	300mm	315mm	350mm	410mm
모터	550W	750W	750W	1500W	750W	750W
GW / NW	200 / 160KG	200 / 160KG	260 / 220KG	330 / 285KG	340 / 275KG	340 / 270KG
포장 크기	730 920 × × 1050mm	730 920 × × 1050mm	760 850 × × 1050mm	845 745 × × 1150mm	870 770 × × 1130mm	870 770 × × 1130mm
20GP 컨테이너 수량	36PCS	36PCS	36PCS	36PCS	36PCS	36PCS
