SP8136 고속 CNC 수직 밀링 머신 BT40 제조사

● 주 모터 출력: 5.5kW

● 스핀들 최대 회전 속도: 200-8000 rpm

● 스핀들 테이퍼: BT40

● 작업대 크기: 1250×360 mm

● 작업대 최대 하중: 400kg

1. SP8136 소개

CNC 밀링 본체를 갖춘 이 기계는 강력한 적재 용량을 자랑하며, 3중 담금질 경화 가이드웨이, 넓은 가이드 레일 및 넓은 스팬, 그리고 컴팩트하고 합리적인 구조와 전체 크기를 갖추고 있습니다.

스핀들은 타이밍 벨트를 통해 주파수 변환 모터에 의해 구동됩니다.

2. 주요 구조적 특징

❶ 베이스, 기둥, 작업대, 중간 슬라이드, 리프팅 슬라이드 등 모든 주요 구성 요소는 고강도 재료로 주조 및 성형되고 인공 양생 처리를 거쳐 공작기계의 장기적인 안정성을 보장하고 안정적인 성능을 제공합니다.

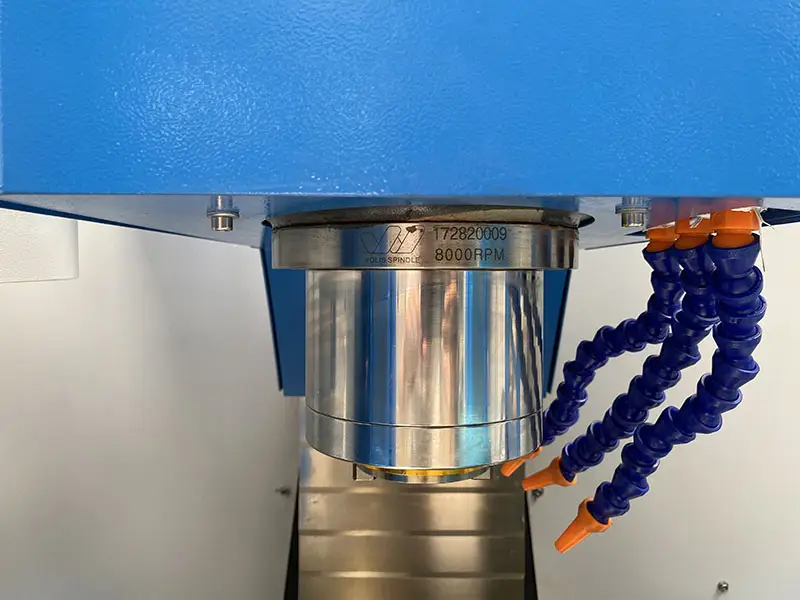

❷ 이 기계는 고속, 고정밀, 고강성 스핀들 유닛을 채택하여 최대 8000rpm의 회전 속도로 강력한 캐리지 용량을 제공합니다.

❸ X, Y, Z 세 축은 고정밀 및 고강도 볼 스크류와 서보 모터를 채택하여 공작기계의 위치 정밀도를 보장합니다.

❹ 가이드웨이와 볼스크류에는 보호 장치가 적용되어 볼스크류와 레일의 청결을 유지하고 기계의 동력 전달 및 작동 정확도를 보장합니다.

❺ Z축에는 스핀들 움직임의 안정성과 부드러움을 보장하기 위해 무게 중심 균형 장치가 추가되었습니다.

❻ 동력 구동식 윤활 장치는 종방향, 횡방향, 수직 방향의 리드 스크류 및 가이드웨이에 강제 윤활을 적용하여 마모를 줄이고 기계의 고효율 작동을 보장할 수 있습니다. 또한 냉각 시스템은 스프레이 노즐을 조절하여 유량을 변경함으로써 다양한 가공 요구 사항을 충족할 수 있습니다.

❼ 기계 작동 시스템은 현수 암을 통해 기계 우측 상단에 매달릴 수 있습니다. 이 기계는 인체공학적 원리에 부합하며, 스핀들 박스가 특정 각도로 회전할 수 있어 훨씬 편리하고 안정적입니다.

이 기계는 밀링, 드릴링, 보링, 리밍 등 다양한 기능을 갖추고 있어 판재, 보드, 쉘, 금형 등에 복잡하고 정밀한 부품을 가공할 수 있습니다. 주로 고정밀 부품 가공에 사용되며, 소형 및 중형 부품의 평면, 경사면, 홈, 구멍 등을 가공할 수 있습니다.
