빠른 세부 사항

● 최대 판 두께: 2~6mm

● 최대 판재 폭: 1000-2000 mm

● 판재 수율 한계: 245mm

● 코일 회전 속도: 6/6.1/5.4 mm/min

● 코일 플레이트 직경: 250/300/350/400 mm

● 상단 샤프트 직경: 120/130/140/150/160 mm

● 하단 샤프트 직경: 120/130/140/150/160 mm

● 두 개의 하부 축 중심 거리: 120/130/140/150/160 mm

● 모터 출력: 2.2/3/4kW

제품소개

SP-W11F의 특징

● 이 기계는 주로 원통형 부품 롤링에 사용되며, 3개의 롤이 비대칭 구조로 되어 있습니다. 상부 롤이 주 구동축 역할을 하고, 하부 롤은 상하로 움직여 판재를 고정합니다. 하부 롤 기어는 상부 롤 기어와 맞물려 주 구동축 역할을 합니다. 가장자리 롤러는 경사 리프팅 동작을 수행하며, 예비 벤딩과 코일링의 두 가지 기능을 합니다. 구조가 콤팩트하고 작동 및 유지 보수가 용이합니다.

● 이 기계는 섀시, 작동부, 변속기의 세 가지 주요 부분으로 나뉩니다. 판금의 변형을 방지하고 훨씬 두꺼운 판금을 절단할 수 있습니다.

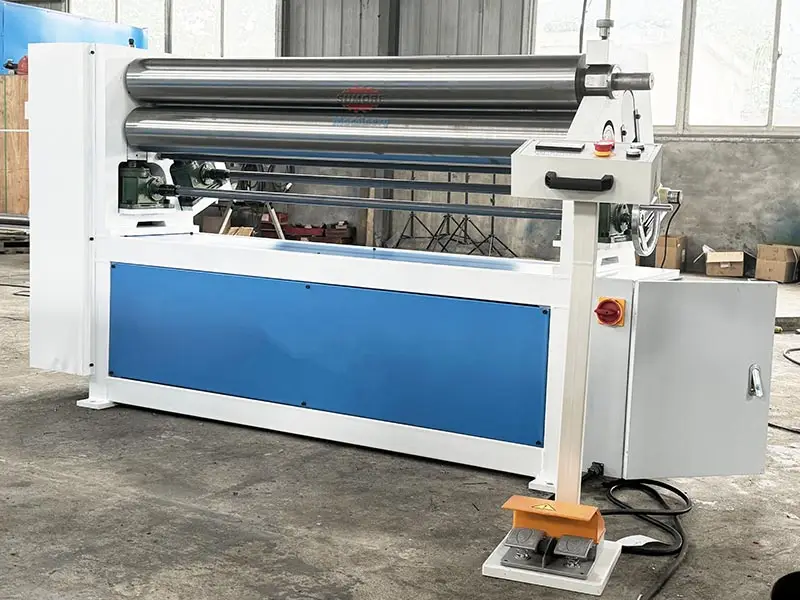

SP-W11F 3

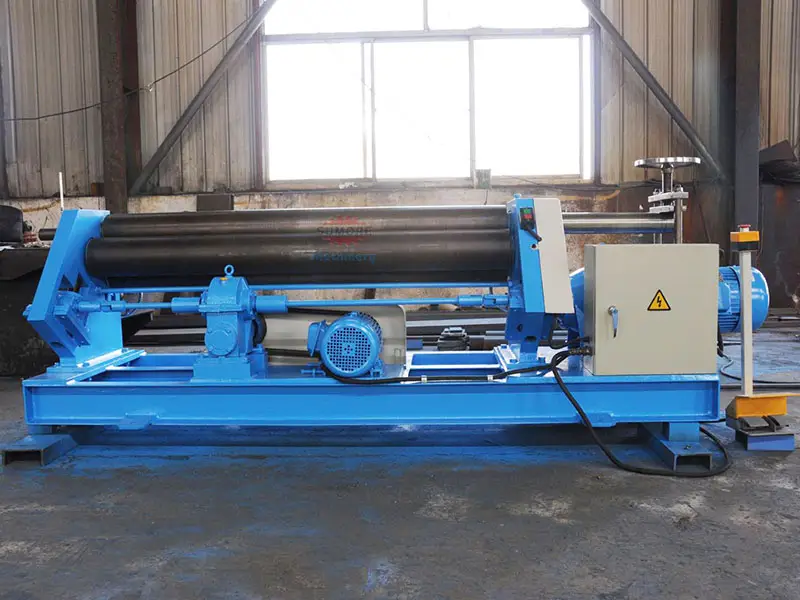

SP-W11F 4

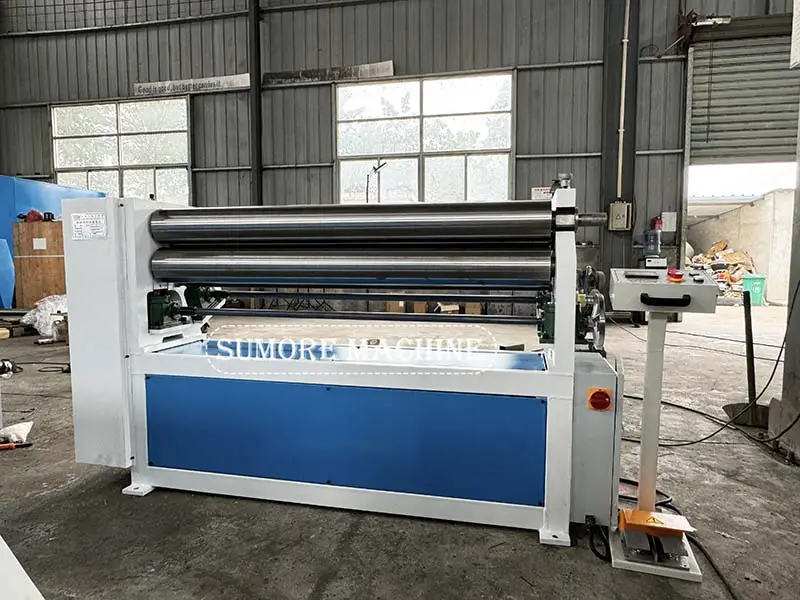

SP-W11F 7

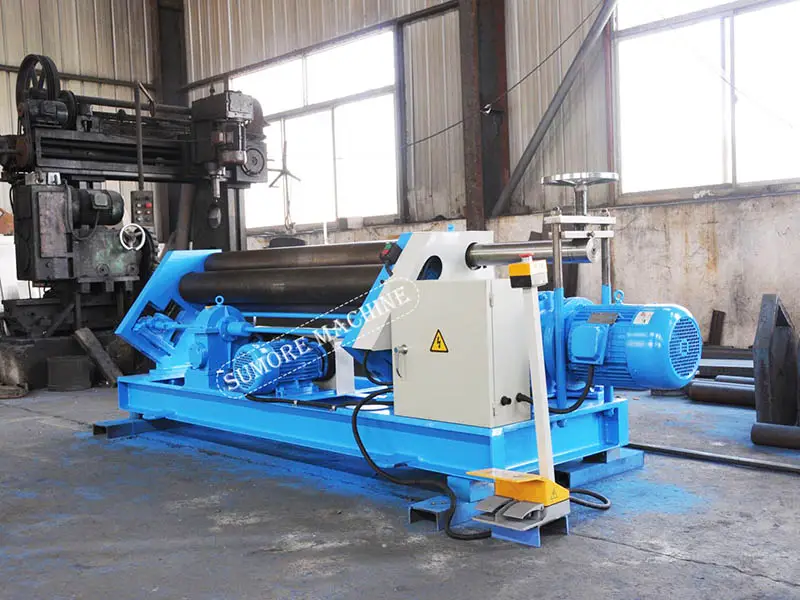

SP-W11F 8

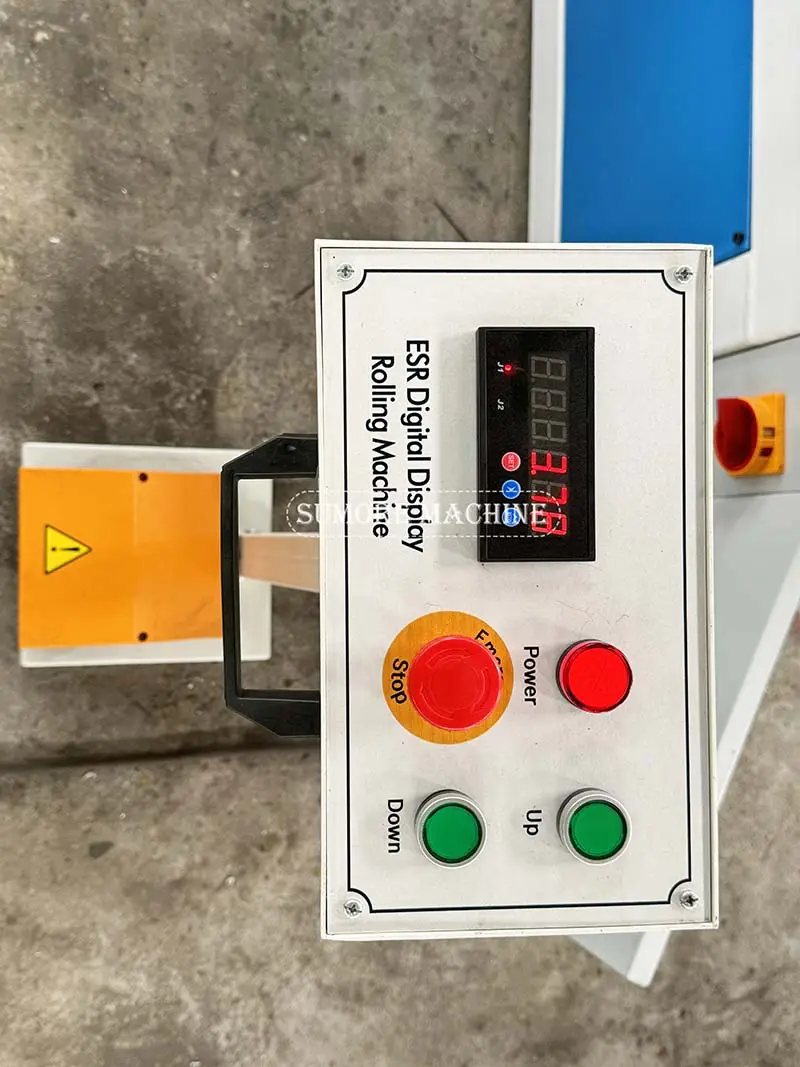

SP-W11F 6

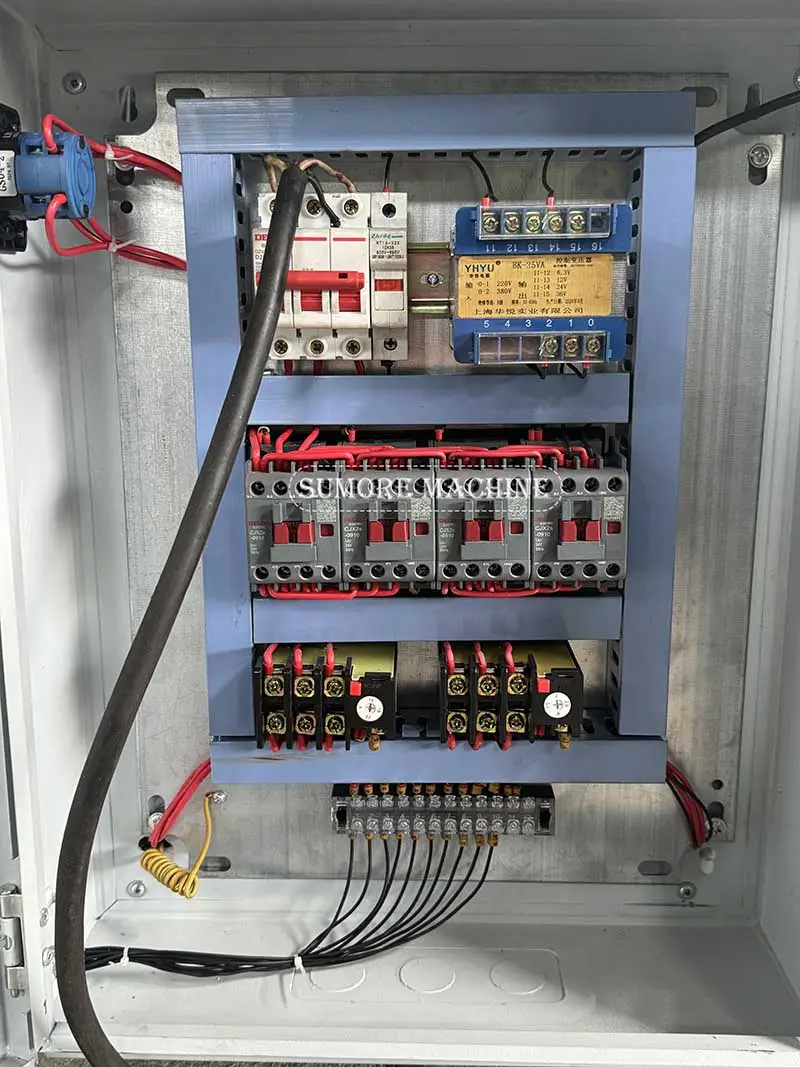

SP-W11F 5

기술 사양

스펙	최대 판 두께(mm)	최대 판 너비(mm)	판재 항복 한계(mm)	코일 회전 속도(mm/min)	코일 플레이트 직경(mm)	상부 샤프트의 직경(mm)	하단 샤프트 직경(mm)	두 개의 하위 축 중심 거리(mm)	모터의 출력(kw)
SP-W11F2x1000	2	1000	245	6	250	120	120	120	2.2
SP-W11F2x1200	2	1200	245	6.1	250	120	120	120	2.2
SP-W11F2x1500	2	1500	245	6	250	130	130	130	2.2
SP-W11F2x2000	2	2000	245	6.1	250	130	130	130	2.2
SP-1W1F4x1000	4	1000	245	5.4	300	140	140	140	3
SP-W11F4x1200	4	1200	245	5.4	300	140	140	140	3
SP-W11F4x2000	4	2000	245	5.4	350	150	150	150	3
SP-W11F6x1000	6	1000	245	5.4	350	140	140	140	3
SP-W11F6x1500	6	1500	245	5.4	400	150	150	150	4
SP-W11F6x2000	6	2000	245	5.4	400	160	160	160	4
