● 침대 본체 최대 스윙 직경: Φ560mm
● 횡방향 미끄럼판의 최대 미끄럼 직경: Φ300mm
● 최대 가공 길이: 400mm
● 최대 가공 직경(디스크): Φ 300mm
● 표준 카드 플레이트 규격: 10인치
● 최대 X축 이동 거리: 240mm
● Z축 최대 이동 거리: 500mm
● 주축의 최대 회전 속도: 3000rpm

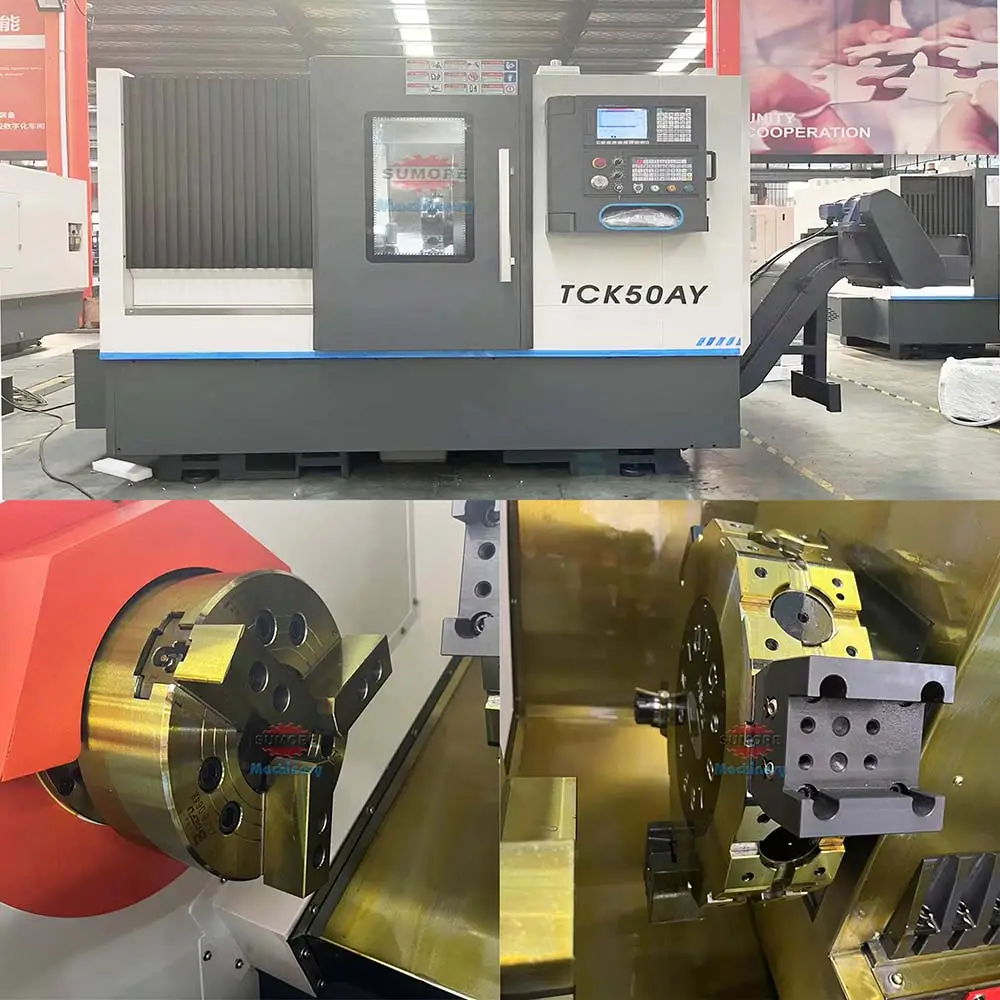

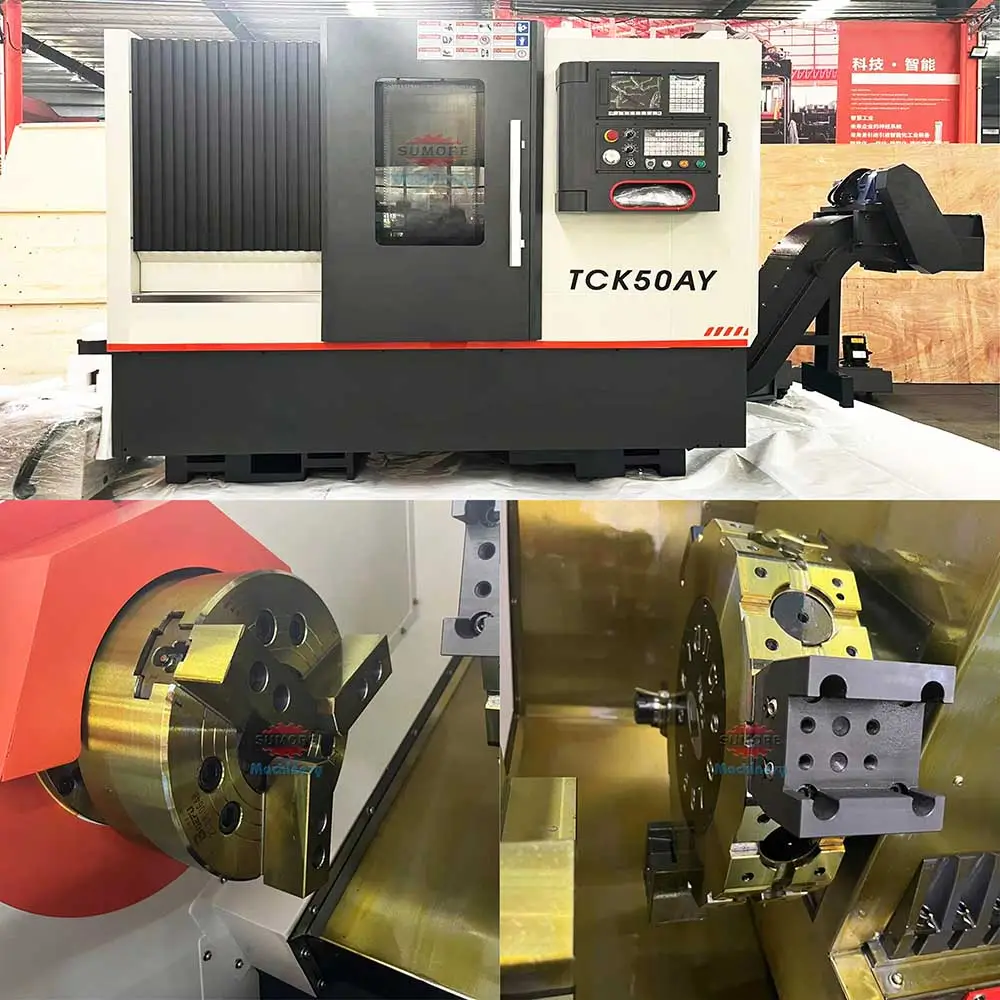

이 TCK 시리즈 공작기계는 당사의 완성도 높은 제품입니다. 전체적으로 콤팩트한 구조, 아름답고 세련된 외관, 큰 축 토크, 높은 강성, 안정적이고 신뢰할 수 있는 성능, 그리고 탁월한 정밀도 유지력을 자랑합니다.
● 45° 전체 경사 베드 본체 구조를 채택하고 고정밀 예압 대만산 직선형 롤링 가이드 레일을 장착하여 높은 위치 정밀도와 원활한 이물질 배출을 제공하며 고속 및 고정밀 가공에 적합합니다.
● 고정밀 스핀들 베어링 그룹을 채택하고 정밀 조립 및 동적 균형 테스트를 거쳐 높은 스핀들 정밀도, 저소음 및 강력한 강성을 보장합니다. 3. 나이프 타워 모드를 선택하여 빠른 나이프 교체 속도와 높은 위치 정밀도를 구현합니다.
● X축 및 Z축 방향 이송 시, 서보 모터는 높은 토크와 낮은 관성을 가진 탄성 커플링을 통해 전선에 직접 연결되어 위치 정밀도와 반복 위치 정밀도를 보장합니다.
● 첨단 중앙 집중식 자동 윤활 장치를 채택하여 규칙적이고 정량적인 자동 간헐 윤활을 통해 안정적이고 신뢰할 수 있는 작동을 보장합니다.

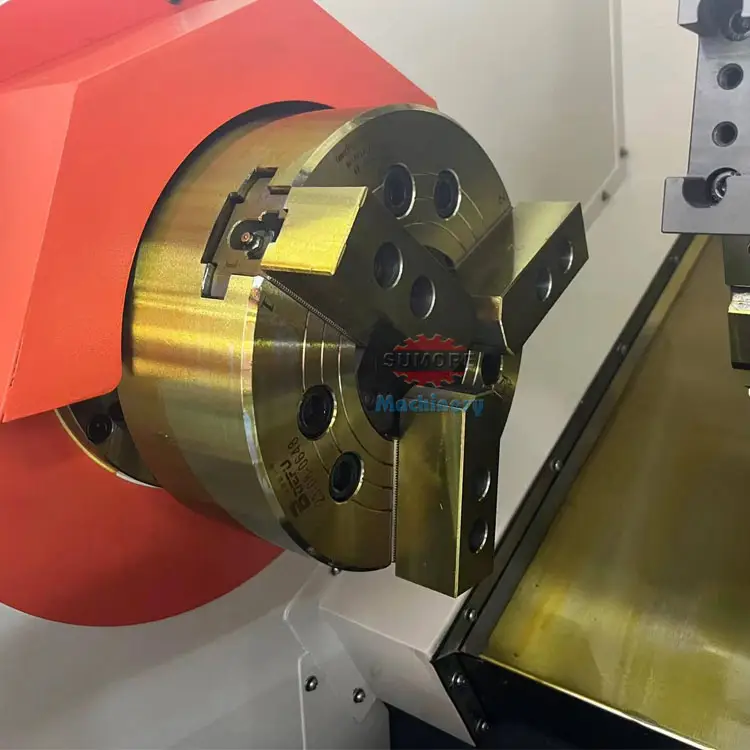

● 국내산 유압식 척을 사용하십시오.
● 유압식 테일 시트는 유압 조정 및 유압 피스톤 잭킹 방식으로 작동합니다.
| 공작기계 모델 | 단위 | TCK50Ax500 |
| 침대 본체의 최대 스윙 직경 | mm | 560 |
| 횡방향 미끄럼판의 최대 미끄럼 직경 | mm | 300 |
| 최대 가공 길이 | mm | 400 |
| 최대 가공 직경(디스크) | mm | 300 (공구를 간섭 없이 닫았을 때) |
| 표준 카드 플레이트 사양 | 인치 | 10 인치 |
| 최대 X축 여정 | mm | 240 |
| Z축 최대 이동 거리 | mm | 500 |
| 주축의 최대 속도 | RPM | 3000rpm |
| 스핀들 가변 속도 시리즈 | 무단변속기 | |
| 메인 샤프트 끝단 코드 | A2 - 6 | |
| 스핀들이 구멍을 통과합니다 | mm | 66 |
| 구멍을 통과하는 튜브 | mm | 55 |
| 빠른 이동 속도 | m/min | X:18 Z:18 |
| 속도를 조절하세요 | mm / 분 | 1-15000 |
| 모터 토크에 대한 X/Z 값 | NM | 15/15 (홀딩 잠금 기능이 있는 X 방향) |
| 스핀들 모터의 동력 | KW | 11 |

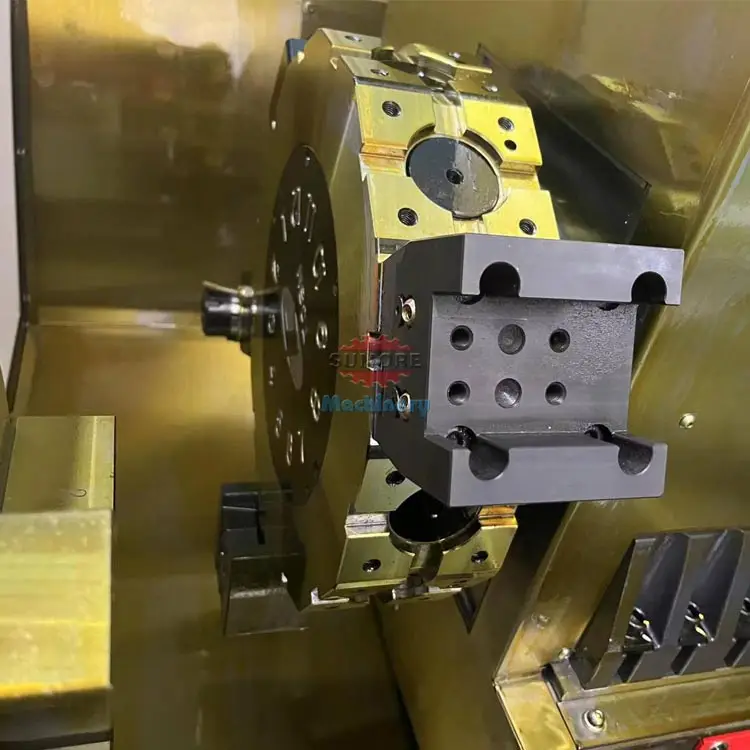

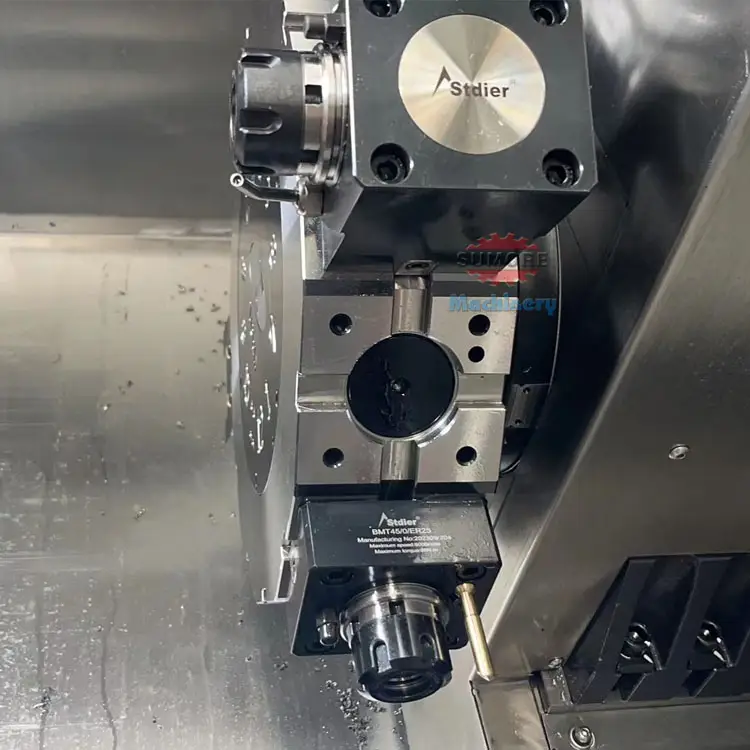

| 파워 나이프 타워 사양 | TCSDY80H-12T-330 (동기 밴드) | |
| 칼탑 칼 의자 | BMT45 | |
| Y축 여정 | ± 45 | |
| 파워 나이프 타워 클립 헤드 | mm | (ER25) |
| 칼 본체의 크기 | mm | 2525 ' |
| 최대 보링 직경 | mm | Æ32 |
| 슬리브 직경 | mm | 70 |
| 슬리브 스트로크 | mm | 80 |
| 꼬리 좌석 슬리브 콘 홀 | 이끼 5 # | |
| 최대 트렁크 이동 | mm | 450 |
| 총 전력 공급 용량 | KVA | 24 |
| 탱크 용량 줄이기 | L | 90 |
| 전체 크기(길이, 너비 및 높이) | mm | 2700 * 2000 * 2100 |
| 기계의 무게 | KG | 3400 |
